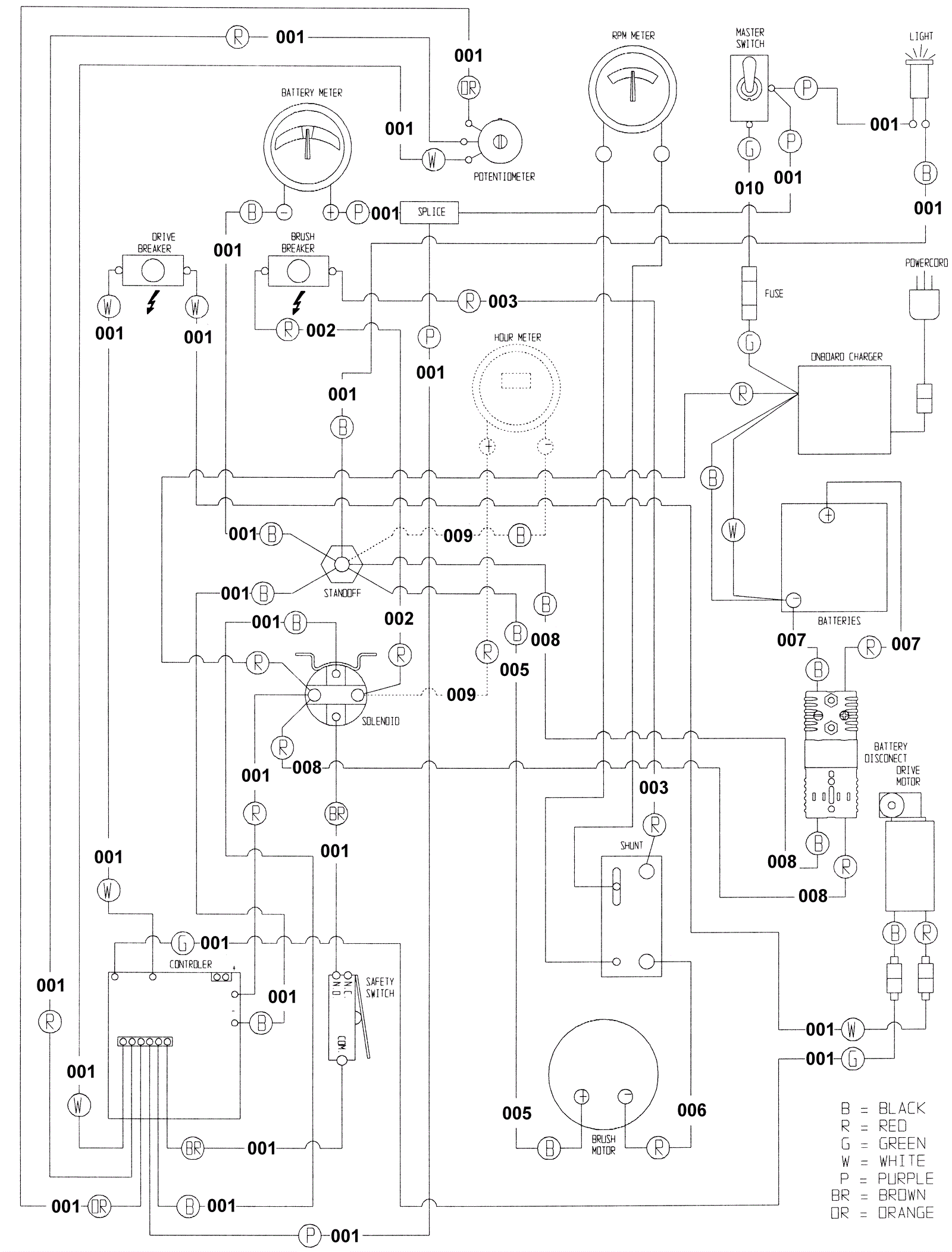

CHARGER 2025DB Wiring Diagram With Onboard Charger

#PartDescriptionPriceReqNotesAvailability
001 164-6445 Wire harness $76.62 1 usually ships 1-5 days
002 164-6446 Wire assembly $11.48 1 usually ships 18-33 days
003 164-6447 Wire assembly $17.95 1 usually ships 18-33 days
006 164-6427 Wire assembly $32.25 1 usually ships 18-33 days
007 164-1321 Wire assembly $140.38 1 ships same day
008 164-6350 Wire assembly $158.66 1 usually ships 18-33 days
01 991-1621 10amp circuit breaker $78.33 2 ships same day
010 164-6478 Wire assembly $3.76 1 usually ships 1-5 days
02 164-1451 Hour meter $133.54 1 OPTIONAL usually ships 18-33 days
03 164-0070 36V Curtis speed control $773.19 1 usually ships 18-33 days
04 164-0283 Indicator light with clip (green) $24.95 1 usually ships 18-33 days
05 172-2039 5K potentiometer $63.07 1 ships same day
06 164-1660 Key switch and key $32.77 1 OPTIONAL ships same day
07 164-0310 Insulated stand off $13.66 1 usually ships 18-33 days
08 991-1614 70amp circuit breaker $193.80 1 usually ships 8-9 days
09 991-1615 90amp circuit breaker $169.85 1 ships same day
097a 998-0010 Battery jumper cable - ring type (red) $6.06 1 ships same day
097b 991-6025 Wire 4 x14.5, 3/8 ring x 3/8 ring $16.98 1 (NON-OEM) usually ships 14-21 days
10 164-0027 36V solenoid contactor $248.92 1 usually ships 18-33 days
11 164-3029 Shunt $74.97 1 usually ships 18-33 days
12 164-0024 RPM meter $160.34 1 usually ships 1-5 days
13 164-0022 Battery meter $150.84 1 usually ships 1-5 days
14 164-0002 Rocker switch $14.05 1 usually ships 18-33 days
15 164-0026 Snap switch $38.20 3 usually ships 18-33 days
16 164-0023 Toggle switch $24.95 1 usually ships 18-33 days
17 164-1328 Fuse holder with nut and washer $18.41 1 usually ships 18-33 days
18 991-2112 175amp charger plug with pins (gray) SB175 $16.09 1 ships same day
19 164-6405 36V 2500 rpm imperial motor $1,279.23 2 usually ships 18-33 days
20 164-7916 Motor 36v $1,246.36 1 usually ships 1-5 days
21 164-1577 36V drive motor $873.18 1 usually ships 18-33 days
22 164-6465 Wire assembly key switch adapter $8.28 1 usually ships 1-5 days
23 164-6470 Hour meter leads (OBSOLETE) $4.75 1 OPTIONAL usually ships 1-5 days
24 164-6476 36V onboard battery charger (OBSOLETE) $868.02 1 usually ships 1-5 days
25 164-6477 Onboard charger extension cord $32.25 1 ships same day
26 164-6480 4amp fuse $4.57 1 ships same day
27 164-4612 Wire tie $7.38 1 usually ships 18-33 days
