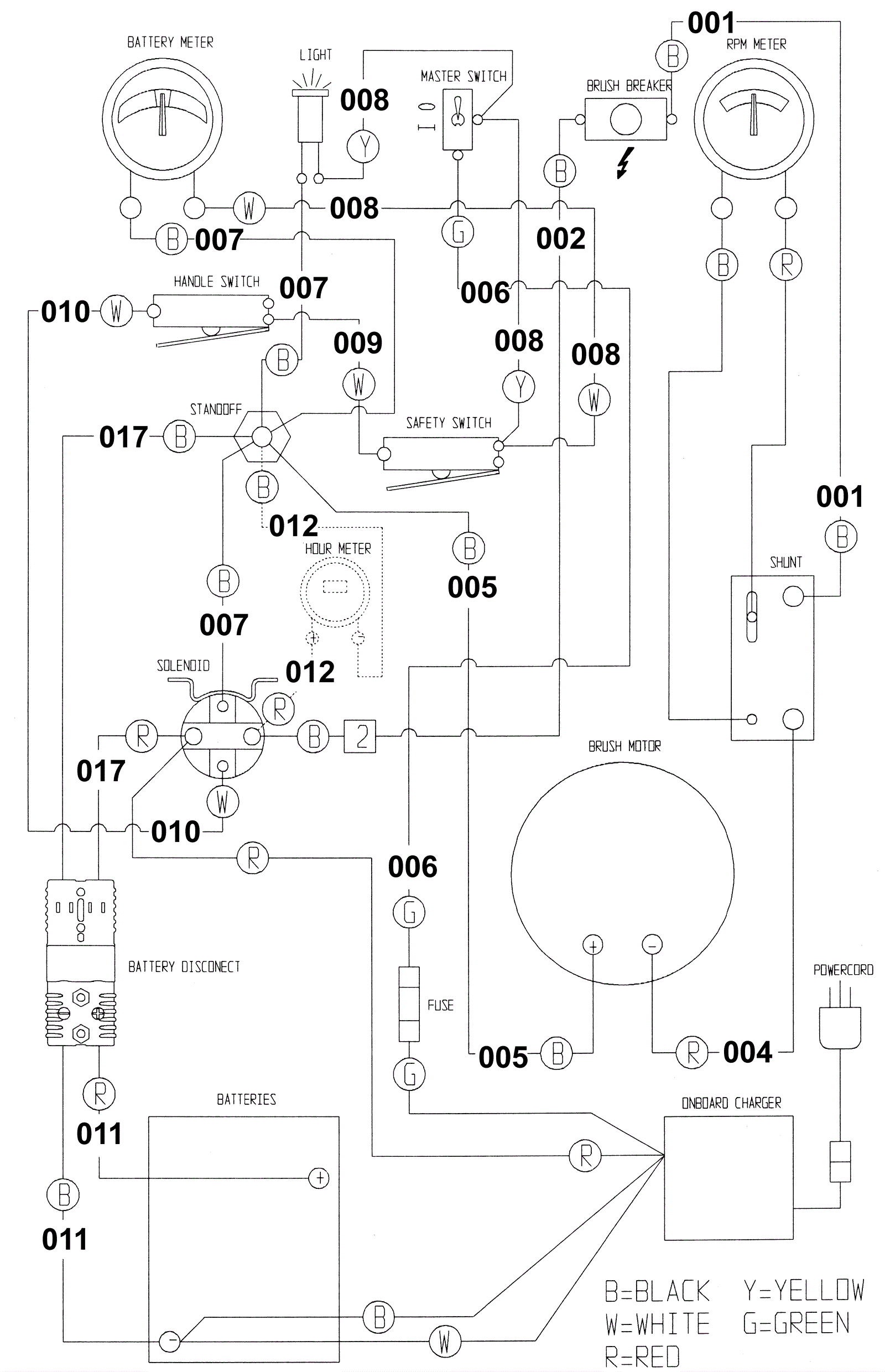

CHARGER 2025AB Wiring Diagram With Onboard Charger

#PartDescriptionPriceReqNotesAvailability
001 164-6286 Wire assembly $15.64 1 usually ships 1-5 days
002 164-6287 Wire assembly $12.52 1 usually ships 1-5 days
004 164-6427 Wire assembly $32.25 1 usually ships 17-22 days
006 164-6478 Wire assembly $3.76 1 usually ships 1-5 days
007 164-6290 Wire assembly $9.69 1 usually ships 1-5 days
008 164-6291 Wire assembly $8.80 1 usually ships 1-5 days
009 164-6292 Wire assembly $4.29 1 usually ships 1-5 days
01 164-0283 Indicator light with clip (green) $24.95 1 usually ships 17-22 days
010 164-6293 Wire assembly $3.63 1 usually ships 1-5 days
011 164-1321 Wire assembly $140.38 1 ships same day
017 164-6350 Wire assembly $158.66 1 usually ships 17-22 days
02 164-0310 Insulated stand off $13.66 1 usually ships 17-22 days
03 991-1614 70amp circuit breaker $193.80 1 usually ships 17-22 days
04 991-1615 90amp circuit breaker $169.85 1 ships same day
05 164-0027 36V solenoid contactor $248.92 1 usually ships 17-22 days
06 164-3029 Shunt $74.97 1 usually ships 17-22 days
07 164-0024 RPM meter $160.34 1 usually ships 1-5 days
08 164-0022 Battery meter $150.84 1 usually ships 1-5 days
09 164-0026 Snap switch $38.20 2 usually ships 17-22 days
097a 998-0010 Battery jumper cable - ring type (red) $6.06 2 ships same day
097b 991-6025 Wire 4 x14.5, 3/8 ring x 3/8 ring $16.98 2 (NON-OEM) usually ships 13-17 days
0a 162-0002 12V 185Ah wet battery (SNSR) $511.50 3 usually ships 12-16 days
0b 162-0047 12V 215Ah AGM battery (Group J185) $907.50 3 ships same day
10 164-0023 Toggle switch $24.95 1 usually ships 17-22 days
11 164-1328 Fuse holder with nut and washer $18.41 1 usually ships 17-22 days
12 991-2112 175amp charger plug with pins (gray) SB175 $16.09 2 ships same day
13 164-6405 36V 2500 rpm imperial motor $1,279.23 1 usually ships 17-22 days
14 164-7916 Motor 36v $1,246.36 1 usually ships 1-5 days
15 164-6470 Hour meter leads (OBSOLETE) $4.75 1 usually ships 1-5 days
16 164-6476 36V onboard battery charger (OBSOLETE) $868.02 1 usually ships 1-5 days
17 164-6477 Onboard charger extension cord $32.26 1 ships same day
18 164-6480 4amp fuse $4.57 1 ships same day
19 164-4612 Wire tie $7.38 6 usually ships 17-22 days
20 164-1451 Hour meter $133.54 1 OPTIONAL usually ships 17-22 days
