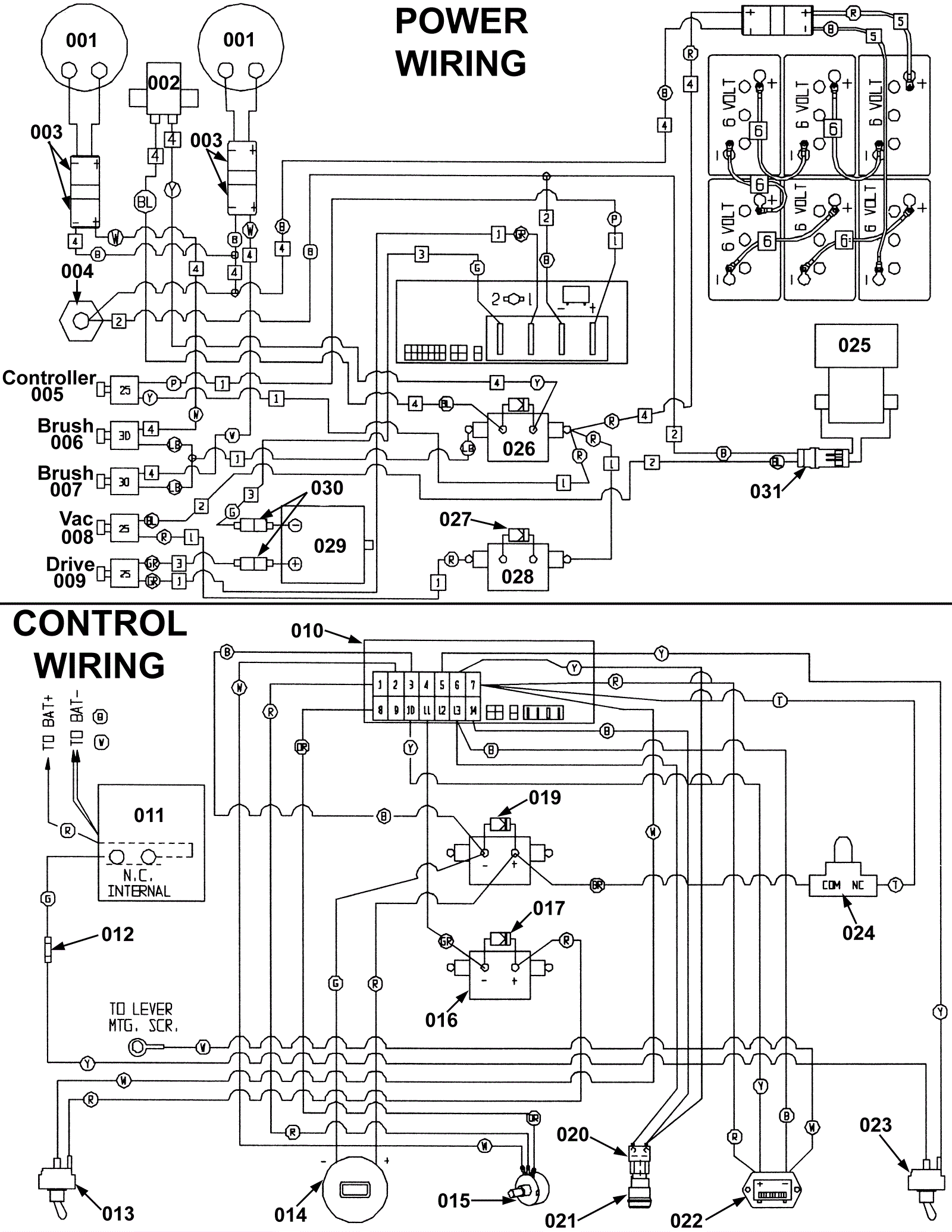

WRANGLER 2730 Wiring Diagram - Onboard Charger - Before SN 29788508

#PartDescriptionPriceReqNotesAvailability
001a 164-0125 36V brush gear motor assembly $1,950.59 2 (OEM) usually ships 17-22 days
001b 991-2122 36V .75HP brush motor assembly with gear box $1,099.40 2 (NON-OEM) (you will also need to order 999-0130) ships same day
001c 999-0130 Screw 5/16-18 x 3/4 socket head alloy plain finish $0.99 2 (for NON-OEM brush motor) ships same day
002 164-2495 Solenoid valve $176.87 ships same day
003 991-2105 SB50 50amp charger plug with pins (gray) $7.19 ships same day
004 164-0310 Insulated stand off $13.66 usually ships 17-22 days
005 991-1609 25amp circuit breaker $66.55 (controller) ships same day
006 991-1618 30amp circuit breaker $82.69 (brush) usually ships 17-22 days
007 991-1618 30amp circuit breaker $82.69 (brush) usually ships 17-22 days
008 991-1609 25amp circuit breaker $66.55 (vacuum) ships same day
009 991-1609 25amp circuit breaker $66.55 (drive) ships same day
010 164-7403 36V drive controller $650.97 usually ships 17-22 days
011 164-7962 Onboard charger retro kit - Wrangler 2730-3330 $1,390.95 usually ships 17-22 days
012a 164-1328 Fuse holder with nut and washer $18.41 ships same day
012b 164-6480 4amp fuse $4.57 ships same day
013 164-0023 Toggle switch $24.95 (vacuum) usually ships 17-22 days
014 164-1451 Hour meter $133.54 usually ships 17-22 days
015 172-2039 5K potentiometer $63.07 ships same day
016 991-1223 36V solenoid contactor with 4 post $48.17 (vacuum) (control wiring) usually ships 13-17 days
017 164-0583 Silicon rectifier (diode) $13.16 (control wiring) usually ships 17-22 days
019 164-0583 Silicon rectifier (diode) $13.16 (control wiring) usually ships 17-22 days
020 164-7412 Emergency stop block (green button) $42.19 (for use with I-Drive control board 164-7403) usually ships 17-22 days
021 164-2024 Emergency stop $154.56 usually ships 17-22 days
022 164-7405 Trucharge indicator $113.33 usually ships 17-22 days
023 164-0023 Toggle switch $24.95 (master) usually ships 17-22 days
024 164-0015 Switch $34.66 (brush lever) usually ships 15-16 days
025a 164-1424 36V vacuum motor with packard plug $422.13 (NSS) ships same day
025b 991-1202-P 36V 3 stage vacuum motor tangential with Packard plug $134.20 (NON-OEM) usually ships 1-5 days
026 991-1223 36V solenoid contactor with 4 post $48.17 (brush) (power wiring) usually ships 13-17 days
027 164-0583 Silicon rectifier (diode) $13.16 usually ships 17-22 days
028 991-1223 36V solenoid contactor with 4 post $48.17 (vacuum) usually ships 13-17 days
029a 164-0172 36V drive motor $1,665.64 (OEM) ships same day
029b 991-5114 36V drive motor $800.31 1 (NON-OEM) usually ships 13-17 days
030 998-0001 1/4 spade male terminal 10-12 gauge $0.99 ships same day
031a 164-1566 Female plug connector $13.66 usually ships 1-5 days
031b 164-3293 Cable seal $2.00 usually ships 1-5 days
031c 164-3294 Terminal locator $3.03 usually ships 1-5 days
031d 164-3295 Female terminal $2.39 usually ships 1-5 days
031e 164-3298 Male plug connector $15.33 usually ships 17-22 days
031f 164-3299 Male terminal $2.64 usually ships 17-22 days
N/S 164-7404 Wire harness for controller $151.54 (control wiring) usually ships 17-22 days
N/S 164-7934 120 Amp gray charger plug with pins SB120 $88.02 ships same day
N/S 164-7971 Power wiring wire harness (FSO) $80.36 (power wiring) usually ships 17-22 days
N/S 164-7972 Vacuum motor wiring harness $38.45 (power wiring) usually ships 1-5 days
N/S 164-7973 Drive motor wiring harness $17.44 (power wiring) usually ships 1-5 days
N/S 164-7974 Machine wiring harness $276.87 (power wiring) usually ships 17-22 days
N/S 164-7975 Anderson connector to battery wiring harness $126.61 Batteries to the charger plug ships same day
N/S 164-8030 Wiring harness - Machine to charger plug $283.80 Machine to the charger plug usually ships 17-22 days
N/S 991-6025 Wire 4 x14.5, 3/8 ring x 3/8 ring $16.98 (NON-OEM) usually ships 13-17 days
N/S 998-0010 Battery jumper cable - ring type (red) $6.06 ships same day
