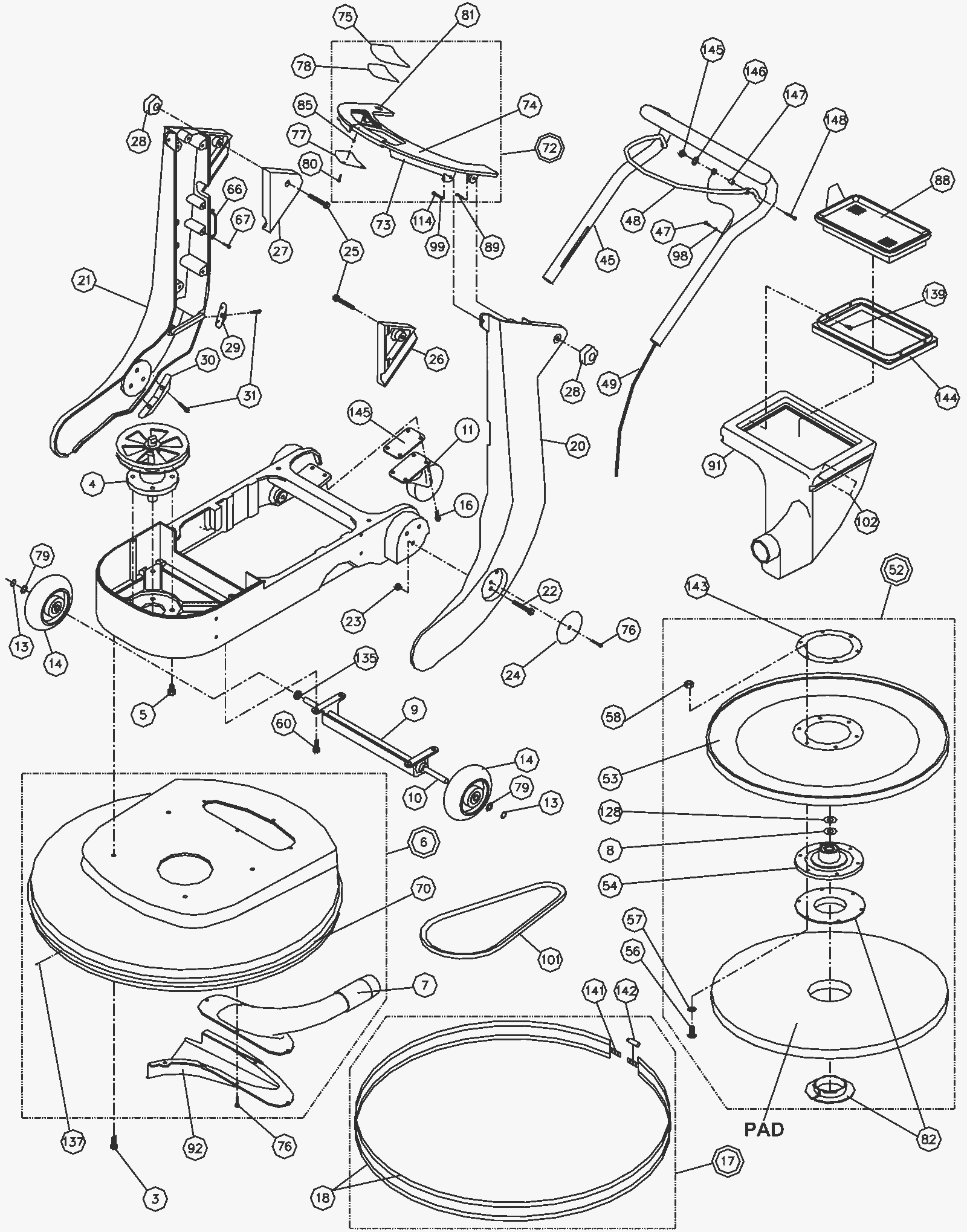

Deck Assembly

#PartDescription ReqNotesAvailability
3a 154-0835 Screw 3/8-16 x 2 flange hex head 4 (28 inch)
3b 154-0836 Screw 3/8-16 x 1 1/4 flange hex head 4 (24 inch)
4a 154-0571 Spindle assemby (inc top mount) 1 (24 inch)
4b 154-9029 Spindle assembly 1 (28 inch)
5 154-0837 Screw 1/2-13 x 1 hex head flange 4
6a 154-0838 28 inch shroud assembly (OBSOLETE) 1
6b 154-0839 24 inch shroud assembly (OBSOLETE) 1
7 154-0778 Dust tube (OBSOLETE) 1
8 154-0268 Washer 3/4 x 39/64 stainless steel 1
9 154-0840 Axle carriage (OBSOLETE) 1
10 154-0990 Axle (OBSOLETE) 1
11 154-0630 Swivel caster wheel (OBSOLETE) 1
13 154-0841 Retaining ring 2
14 154-0748 6 inch wheel (gray) 2
16 154-0842 Screw 5/16-18 x 1/2 inch flange hex head 4
17a 154-0843 28 inch skirt assembly 1
17b 154-0844 24 inch skirt assembly (OBSOLETE) 1
18a 154-0845 28 inch edging (OBSOLETE) 2
18b 154-3652 Edging (sold by the foot) (OBSOLETE) 8 ft
20 154-0847 Left arm (OBSOLETE) 1
21 154-0848 Right arm (OBSOLETE) 1
22 154-0836 Screw 3/8-16 x 1 1/4 flange hex head 10
23 999-0188 Nut 3/8-16 nylon insert lock zinc plated 2
24 154-0758 Hubcap (OBSOLETE) 2
25 999-0390 Bolt 3/8-16 x 2 1/2 hex hd grade 5 zinc plated 2
26 154-0852 Left handle clamp (OBSOLETE) 1
27 154-0853 Right handle clamp (OBSOLETE) 1
28 154-0326 Knob 2
29 154-0759 Upper foot 2
30 154-0760 Lower foot 2
31 999-0383 Screw 1/4-20 x 1/2 button head socket cap plain finish 6
45 154-0854 Handle with grip 1
47 999-0576 Screw 8-18 x 1/2 pan head phillips self-drilling ss 1
48 154-0855 Bail assembly 1
49 154-0541 Throttle control cable 1
52a 154-0306 28 inch pad driver assembly 1
52b 154-0534 24 inch pad driver assembly 1
53a 154-0126 28 inch pad driver with studs 1
53b 154-0557 24 inch pad driver with studs 1
54 154-0128 Flexi-disc 1
56 999-0124 Screw 1/4-20 x 1 1/4 button head socket cap plain finish 6
57 999-0016 Washer 1/4 flat plain finish 6
58 999-0152 Nut 1/4-20 nylon insert lock zinc plated 6
60 154-0849 Screw 3/8-16 x 1 flange hex head 4
66 154-0328 Footman loop 2
67 999-0709 Screw 10-24 x 3/4 oval head phillips 4
70a 154-0850 28 inch notched bumper 1
70b 154-0851 24 inch notched bumper 1
72 154-0856 Dash panel assembly (OBSOLETE) 1
73 154-0857 Dash panel (OBSOLETE) 1
74 154-0858 Left side panel decal (OBSOLETE) 1
75 154-0859 Right side panel decal (OBSOLETE) 1
76 999-0235 Screw 1/4-20 x 3/4 button head socket plain finish 4
77 154-0860 Display board 1
78 154-0861 Dash lens (OBSOLETE) 1
79 154-0304 Fender washer 2
80 999-0916 Screw 8-32 x 1/2 pan head phillips stainless steel 3
81 154-0504 Ignition switch (OBSOLETE) 1
82a 991-2201 Center-Lok II pad holder - right hand thread (black) 1
82b 991-2202 Big mouth pad holder set (blue) 1 (NON-OEM)
82c 991-8577 Pad retainer 1 (NON-OEM)
85 154-0354 Spacer 6
88 154-0823 Dust collection filter assembly 1
89 154-0862 Screw 1/4-20 x 3/4 flange hex head 6
91 154-0863 Dust box assembly (OBSOLETE) 1
92a 154-0779 28 inch scoop (OBSOLETE) 1
92b 154-0788 24 inch scoop (OBSOLETE) 1
98 999-0998 Washer #10 flat stainless steel 1
99 999-0028 Washer 5/16 split lock plain finish 4
101a 991-0009 BX51 belt 1 (24 inch)
101b 991-0038 BX53 belt 1 (28 inch)
102 154-0865 Dust container handle (OBSOLETE) 1
114 999-0130 Screw 5/16-18 x 3/4 socket head alloy plain finish 4
128 154-0309 Pad driver spacer (OBSOLETE) 1
135 154-0866 Axle spacer 1
137 997-1002 Pop rivet 3/16 x 7/16 9
139 154-0612 Screw #8 x 3/4 drill kwik 4
141 154-0867 Band clamp fastener 1
142 154-0409 Skirt clamp band (sold by the foot) 1 ft
143 154-0408 Pad holder stress relief ring 1
144 154-0868 Filter frame insert assembly 1
145 999-0086 Nut 10-32 nylon insert lock zinc plated 1
146 999-0998 Washer #10 flat stainless steel 1
147 154-0640 Bushing 1
148 154-0705 Screw 10-24 x 7/8 button head 1
N/S 154-3559 Square keyway
