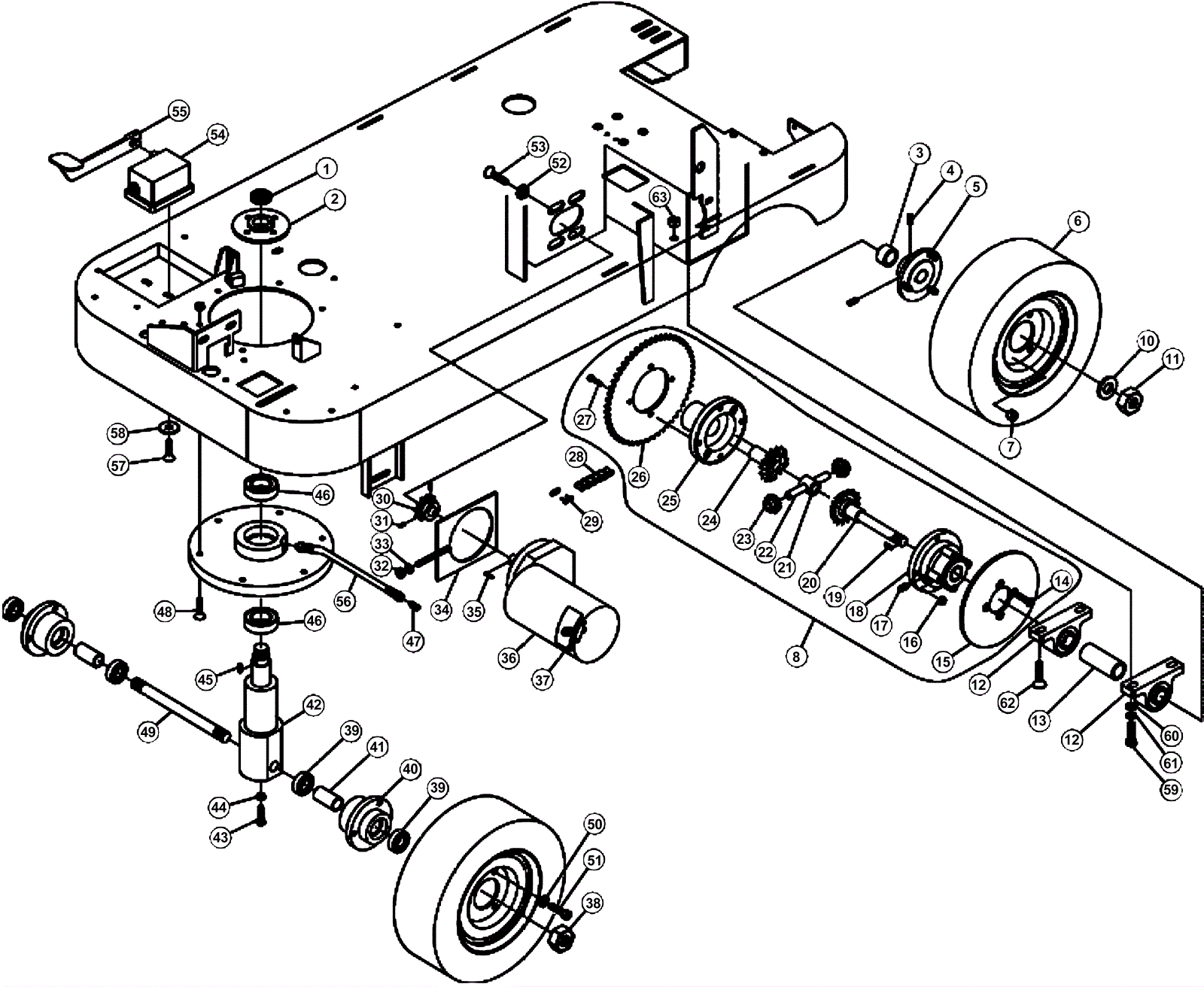

Drive Assembly

#PartDescription ReqNotesAvailability
1 154-3244 Self locking ring nut 1
2 154-3245 Gear flange 1
3 154-3246 Spacer (OBSOLETE) 2
4 154-3247 Dowel (OBSOLETE) 4
5 154-3248 Wheel hub (OBSOLETE) 2
6 154-3249 Wheel (OBSOLETE) 4
7 154-3250 Nut (OBSOLETE) 6
8 154-3251 Differential assembly (OBSOLETE) 1 (includes 14-27)
10 154-3252 Washer (OBSOLETE) 2
11 154-3253 Nut (OBSOLETE) 2
12 154-3254 Bearing 4
13 154-3255 Bushing (OBSOLETE) 2
14 154-3256 Screw 4
15 154-3257 Brake disk 1
16 154-3258 Self locking nut 4
17 154-3181 Greaser (OBSOLETE) 1
18 154-3259 Right side hub 1
19 154-3260 Square keyway 2
20 154-3261 Axle shaft (OBSOLETE) 1
21 154-3262 Pin support 1
22 154-3263 Side pinion 1
23 154-3264 Side pinion 2
24 154-3261 Axle shaft (OBSOLETE) 1
25 154-3265 Left side hub 1
26 154-3266 Ring gear (OBSOLETE) 1
27 154-3109 Screw (OBSOLETE) 4
28 154-3267 Chain (OBSOLETE) 1
29 154-3212 Master link 1
30 154-3268 Pinion (OBSOLETE) 1
31 154-3269 Dowel (OBSOLETE) 2
32 154-1926 Self locking nut 1
33 154-1898 Washer 1
34 154-3270 Tie rod 1
35 154-3271 Square keyway 1
36 154-3033 36V brush motor (OBSOLETE) 1
37 154-3272 Motor brush (OBSOLETE) 1
38 154-3273 Nut 2
39 154-3209 Ball bearing (OBSOLETE) 4
40 154-3274 Wheel hub 2
41 154-3275 Spacer 2
42 154-3276 Pin 1
43 154-3150 Screw 1
44 154-1946 Nut (OBSOLETE) 1
45 154-3277 Square keyway 1
46 154-3278 Bearing 2
47 154-3279 Greaser 1
48 154-3280 Screw 6
49 154-3281 Wheel axis 1
50 154-1964 Washer (OBSOLETE) 6
51 154-3282 Screw (OBSOLETE) 6
52 154-3283 Countersunk bushing 4
53 154-3110 Screw (OBSOLETE) 4
54 154-3017 Accelerator assembly (OBSOLETE) 1
55 154-3284 Pedal lever 1
56 154-3285 Extension (OBSOLETE) 1
57 154-3218 Screw 2
58 154-2637 Washer 2
59 154-3150 Screw 7
60 154-3112 Washer 7
61 154-1964 Washer (OBSOLETE) 7
62 154-3286 Screw (OBSOLETE) 1
63 154-1946 Nut (OBSOLETE) 8
