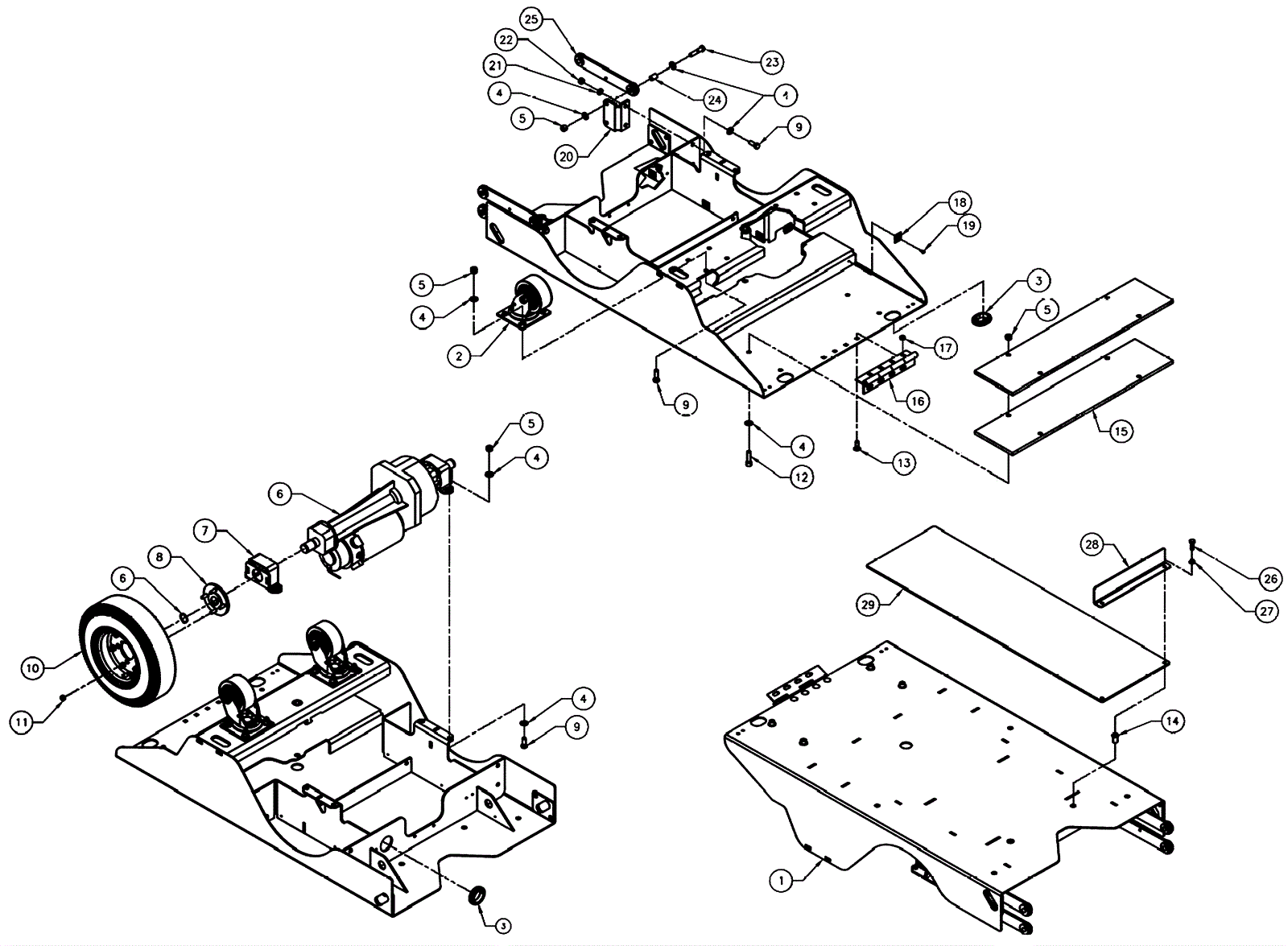

Frame Assembly

#PartDescription ReqNotesAvailability
1 154-2658 Frame weldment (OBSOLETE) 1
2 154-1532 4 inch caster wheel with seal (gray) 2
3 154-0584 Grommet 2
4 999-1254 Washer 3/8 SAE flat zinc plated 32
5 999-0188 Nut 3/8-16 nylon insert lock zinc plated 20
6 154-2660 Transaxle (OBSOLETE) 1
7 154-2661 Transaxle mounting bracket (OBSOLETE) 2
8 154-2662 Wheel hub 2
9 154-0757 Screw 3/8 x 1 16
10 154-1130 13 inch foam filled wheel (gray) (OBSOLETE) 2
11 154-1131 Nut 5/16-24 un-locking cone 8
12 154-2383 Bolt 3/8-16 x 1 1/2 stainless steel 4
13 999-9066 Bolt 5/16-18 x 1 carriage head stainless steel 4
14 154-1453 Compression insert 2
15 154-2663 Plate (OBSOLETE) 2
16 154-1269 Hinge (OBSOLETE) 1
17 999-0211 Nut 5/16-18 hex nylon insert lock zinc plated 4
18 154-2664 Cable tie mounting base (OBSOLETE) 5
19 154-0914 Pop rivet 5/32 5
20 154-2665 Mounting plate (OBSOLETE) 2
21 154-0633 Lock washer 4
22 999-0635 Nut 3/8-16 hex stainless steel 4
23 154-1203 Screw 3/8 x 1 3/4 4
24 154-2666 Bushing 4
25 154-2667 Lifting arm (OBSOLETE) 4
26 999-0424 Bolt 5/16-18 x 1 hex head stainless steel 2
27 999-0028 Washer 5/16 split lock plain finish 2
28 154-2668 Front battery stop (OBSOLETE) 1
