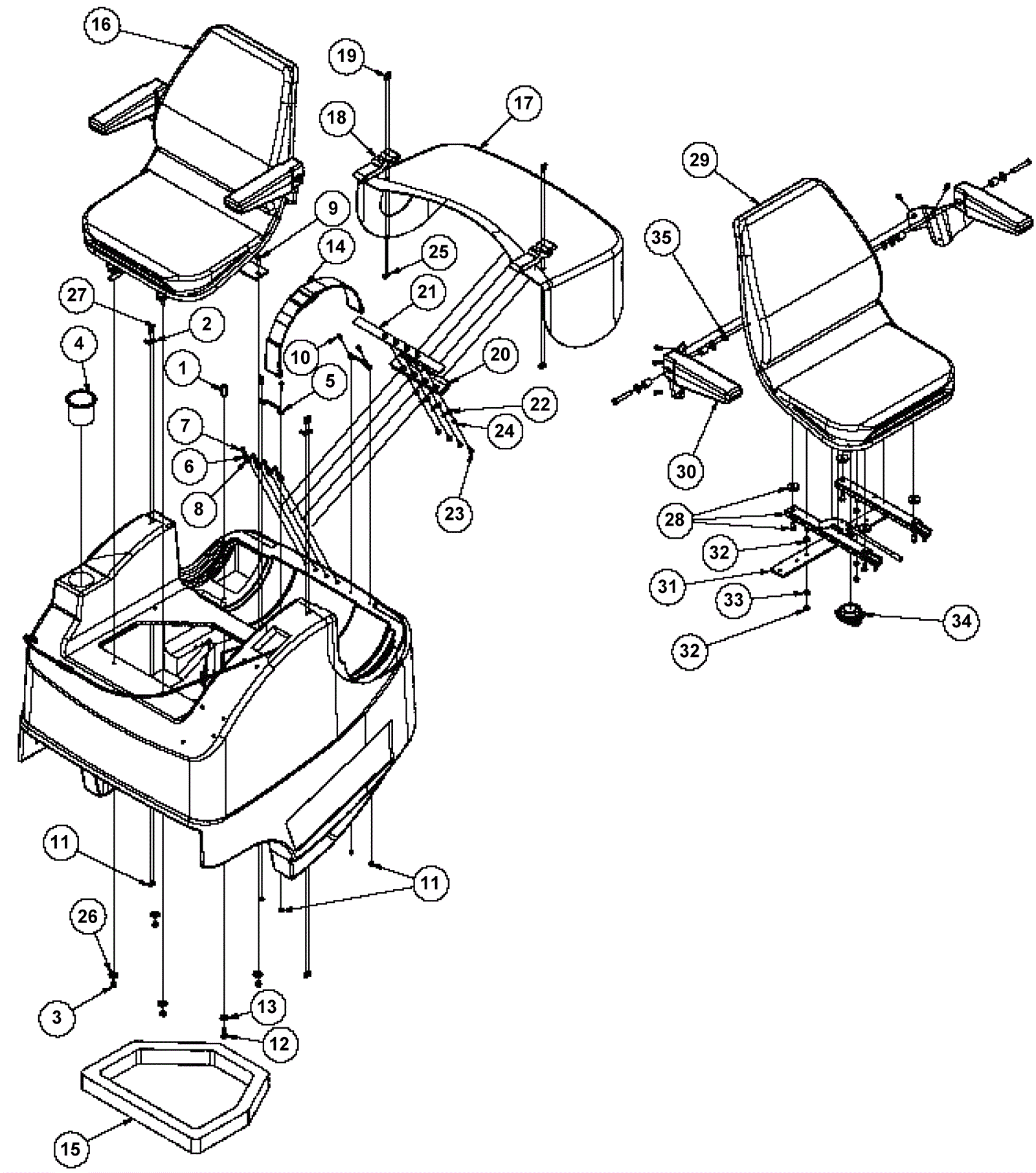

Seat Assembly

#PartDescription ReqNotesAvailability
1 154-2269 Spacer (OBSOLETE) 1
2 154-1284 Draw latch 2
3 999-0211 Nut 5/16-18 hex nylon insert lock zinc plated 4
4 154-2270 Cup holder 1
5 154-0328 Footman loop 2
6 154-0600 Lock washer 4
7 999-0334 Bolt 1/4-20 x 3/4 inch hex head stainless steel 4
8 999-0016 Washer 1/4 flat plain finish 4
9 999-0829 Screw 5/16-18 x 1 1/4 hex head plain finish 2
10 999-1031 Screw 10-24 x 1 truss head phillips stainless steel 4
11 154-0649 Nut 10-24 spin lock 8
12 999-0424 Bolt 5/16-18 x 1 hex head stainless steel 1
13 999-0024 Washer 5/16 flat stainless steel 1
14 154-2271 Tank strap 1
15 154-2272 Engine intake seal 1
16 154-2273 Seat assembly 1
17 154-2274 Tank cover (OBSOLETE) 1
18 154-1284 Draw latch 2
19 154-0800 Screw 10-24 x 5/8 button head stainless steel 4
20 154-1269 Hinge (OBSOLETE) 1
21 154-2275 Tank cover brace (OBSOLETE) 1
22 999-0016 Washer 1/4 flat plain finish 4
23 999-0334 Bolt 1/4-20 x 3/4 inch hex head stainless steel 4
24 154-0600 Lock washer 4
25 154-0649 Nut 10-24 spin lock 4
26 999-0032 Washer 3/8 USS flat plain finish 4
27 999-0014 Screw 10-24 x 3/4 button head socket stainless steel 4
28 154-2276 Seat slide 1
29 154-2277 Seat (without arms) (OBSOLETE) 1
30 154-2278 Armrest 1
31 154-2279 Seat mounting plate 1
32 999-0211 Nut 5/16-18 hex nylon insert lock zinc plated 4
33 999-0028 Washer 5/16 split lock plain finish 2
34 154-2280 Seat safety switch 1
35 999-0247 Nut 3/8-16 hex jam plain finish 2
