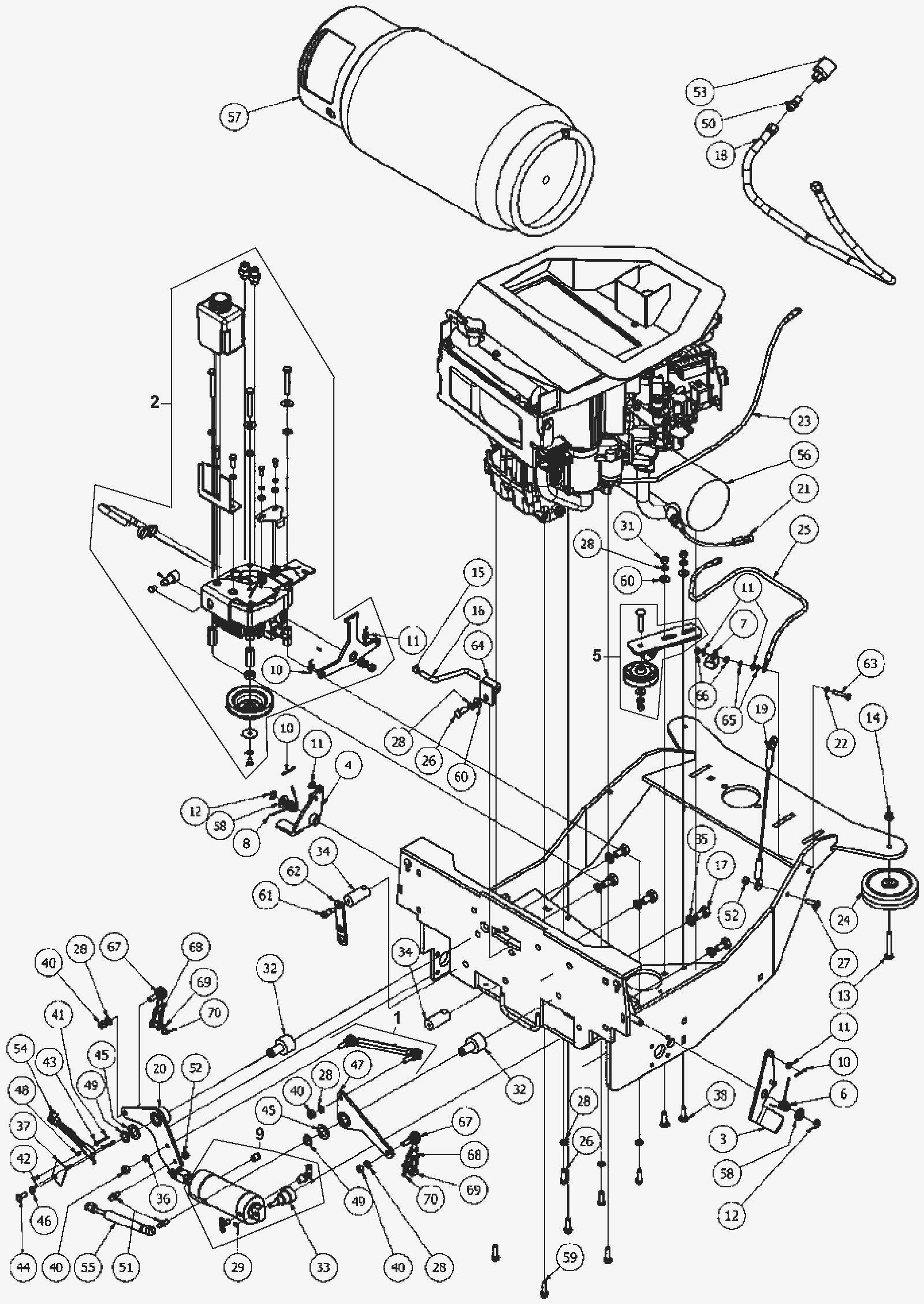

Front Frame Assembly

#PartDescription ReqNotesAvailability
1a 154-0287 Bellcrank turnbuckle assembly 1 (includes 1b-1e)
1b 154-0288 Turnbuckle 1
1c 154-1208 Left side end rod with stud 1
1d 154-1230 Left side end rod 1
1e 999-0143 Nut 3/8-24 hex plain finish 1
2a 154-2202 Hydrostatic pump assembly (OBSOLETE) 1 (includes 2b-2ee)
2b 154-2203 Hydrostatic pump 1
2c 154-2204 Threaded spacer 3
2d 999-0390 Bolt 3/8-16 x 2 1/2 hex hd grade 5 zinc plated 3
2e 154-0633 Lock washer 4
2f 154-2205 Pump pulley 1
2g 154-0600 Lock washer 3
2h 999-0633 Bolt 1/4-20 x 5/8 hex head stainless steel 1
2i 154-2206 Spacer 1
2j 999-0160 Washer 1/4 x 1 1/4 fender zinc plated 1
2k 154-2207 Pump weldment bracket (OBSOLETE) 1
2l 154-2208 Oil reservoir 1
2m 154-2209 Arm (OBSOLETE) 1
2n 999-1254 Washer 3/8 SAE flat zinc plated 1
2o 154-2210 Left side torsion spring 1
2p 154-2211 Right side torsion spring 1
2q 999-0028 Washer 5/16 split lock plain finish 2
2r 154-2212 Arm 2
2s 999-0016 Washer 1/4 flat plain finish 2
2t 154-2213 Bracket 1
2u 154-2214 Bracket 1
2v 999-0959 Nut 3/8-16 hex 1
2w 999-0019 Bolt 1/4-20 x 5/8 hex head grade 5 zinc plated 2
2x 154-2215 Plunger 1
2y 999-0032 Washer 3/8 USS flat plain finish 2
2z 154-0826 Insert 5/16-18 compression type 2
2aa 999-0424 Bolt 5/16-18 x 1 hex head stainless steel 2
2bb 154-2216 Compression insert 1
2cc 154-0038 Oil drain cap 1
2dd 154-2141 Hose clamp 2
2ee 154-2217 Square keyway 2
37 154-2218 Left brake weldment (OBSOLETE) 1
4 154-2219 Right brake weldment (OBSOLETE) 2
5a 154-2220 3 inch pulley assembly with idler 1 (includes 5b-5g)
5b 154-2221 Tensioner plate 1
5c 154-2222 3 inch pulley 1
5d 999-0708 Screw 3/8-16 x 2 carriage head grade 5 zinc 1
5e 154-0633 Lock washer 1
5f 999-0959 Nut 3/8-16 hex 1
5g 999-0024 Washer 5/16 flat stainless steel 1
6 154-2210 Left side torsion spring 1
7 154-0700 P clamp 1
8 154-2211 Right side torsion spring 1
9a 154-2225 Cylindrical bore assembly 1 (includes 9b-9f)
9b 154-2226 Cylindrical bore 1
9c 154-2227 Silencer vent 1
9d 154-2228 Drain valve 1
9e 154-1180 90 degree fitting 1
9f 992-0001 Velcro loop (sold by the inch) 3 1/2 in
10 170-3541 Cotter pin 4
11 999-0016 Washer 1/4 flat plain finish 6
12 154-0841 Retaining ring 2
13 999-0390 Bolt 3/8-16 x 2 1/2 hex hd grade 5 zinc plated 2
14 999-0188 Nut 3/8-16 nylon insert lock zinc plated 2
15 154-2143 Plug 1
16 154-2229 Retaining arm (OBSOLETE) 1
17 999-0115 Bolt 1/2-13 x 1 hex head grade 5 5
18 154-2230 42 inch fuel hose assembly 1
19 154-2231 14 inch lanyard 2
20 154-2232 Right side bellcrank assembly (OBSOLETE) 1
21 154-2233 Oxygen sensor 1
22 999-0238 Washer 1/4 internal star lock zinc plated 1
23 154-0337 Positive battery cable 1
24 154-2234 5 inch wheel 2
25 154-0338 Negative battery cable 1
26 154-0757 Screw 3/8 x 1 4
27 999-0424 Bolt 5/16-18 x 1 hex head stainless steel 3
28 154-0633 Lock washer 7
29 154-2235 Retaining ring 1
31 999-0959 Nut 3/8-16 hex 2
32 154-2236 Bellcrank pivot pin (OBSOLETE) 2
33 154-2237 Pivot pin 1
34 154-2238 Bellcrank limit pin (OBSOLETE) 2
35 999-0126 Washer 1/2 split lock 6
36 154-2239 Spacer 1
37 154-2240 Mount 1
38 999-0232 Screw 3/8-16 x 1 1/4 carriage head grade 5 zinc 2
40 999-0143 Nut 3/8-24 hex plain finish 4
41 999-0983 Screw 4-40 x 1 pan head phillips zinc plated 2
42 999-0295 Nut 4-40 nylon insert lock stainless steel 2
43 999-1158 Washer #6 flat stainless steel 2
44 999-0130 Screw 5/16-18 x 3/4 socket head alloy plain finish 1
45 154-2148 Washer 3/4 flat narrow (OBSOLETE) 2
46 999-0028 Washer 5/16 split lock plain finish 3
47 154-0241 Left side bellcrank assembly (OBSOLETE) 1
48 154-0242 Threaded spacer 2
49 154-0243 Retaining ring 2
50 154-0347 Fitting (regulator to fuel lock) 1
51 154-2241 Stud 2
52 999-0211 Nut 5/16-18 hex nylon insert lock zinc plated 3
53 154-1076 Female quick coupler 1
54 154-2132 Switch lever 1
55 154-2242 Gas spring 1
56 154-2243 Muffler 1
57 154-2244 Horizontal cylinder 1
58 154-0972 Washer 1/2 flat narrow 2
59 154-0023 Bolt M8 x 30mm flanged 4
60 999-0024 Washer 5/16 flat stainless steel 3
61 154-2245 Screw 5/16-18 x 1/2 shoulder stainless steel 1
62 154-2246 Bracket 1
63 999-1260 Screw 1/4-20 x 1 1/2 hex cap stainless steel 3
64 154-2247 Bracket (OBSOLETE) 1
65 154-0600 Lock washer 2
66 999-0609 Nut 1/4-20 hex stainless steel 4
67 154-1230 Left side end rod 2
68 154-2248 Yoke 2
69 154-2249 Clevis pin 2
70 154-0699 Presto pin 3
