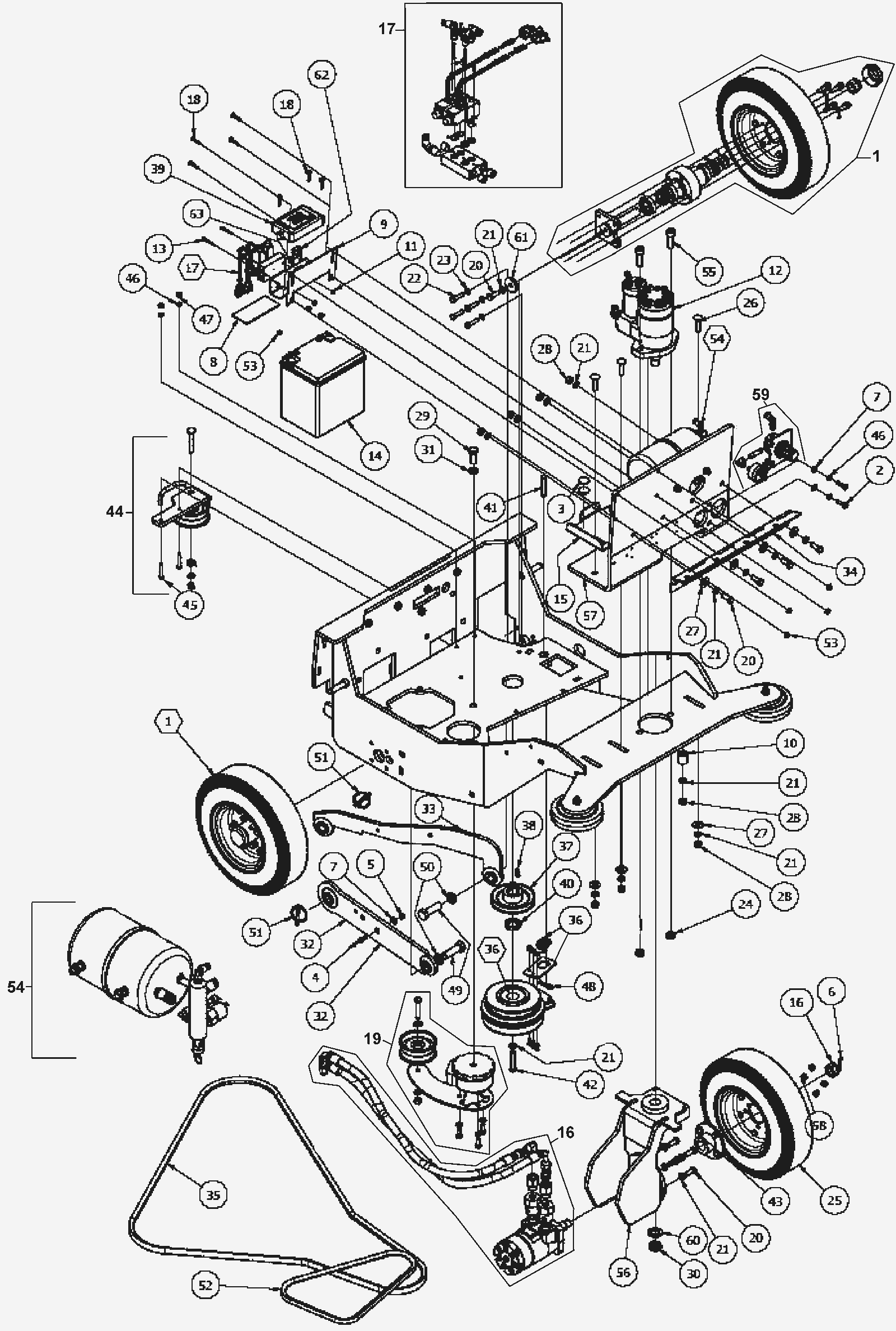

Rear Frame Assembly

#PartDescription ReqNotesAvailability
1a 154-2145 Front wheel 2 (includes 1b-1i)
1b 154-2146 Wheel hub 1
1c 170-3541 Cotter pin 1
1d 154-1130 13 inch foam filled wheel (gray) (OBSOLETE) 2
1e 154-2147 Stub axle 1
1f 154-2148 Washer 3/4 flat narrow (OBSOLETE) 1
1g 154-2149 Grease cap 1
1h 154-2150 Nut 3/4-16 slotted thick 1
1i 154-1131 Nut 5/16-24 un-locking cone 4
2 999-0197 Screw 1/4-20 x 1 socket head alloy plain finish 2
3 154-0718 Felt dot 6
4 999-0235 Screw 1/4-20 x 3/4 button head socket plain finish 1
5 999-0152 Nut 1/4-20 nylon insert lock zinc plated 1
6 170-3541 Cotter pin 1
7 999-0016 Washer 1/4 flat plain finish 3
8 992-0001 Velcro loop (sold by the inch) 4 1/2 in
9 154-2151 Bracket (OBSOLETE) 1
10 154-2152 Stop 1
11 999-0151 Nut 8-32 nylon insert lock zinc plated 2
12 154-2153 Rear steering motor with manifold 1
13 154-2154 Screw 8-32 x 1 1/4 socket head 2
14 154-2155 12V AGM battery (OBSOLETE) 1
15 154-2156 Battery tray 1
16a 154-2157 Rear wheel motor assembly 1 (includes 16b-16h)
16b 154-2158 Hydraulic fitting 2
16c 154-2159 Rear wheel motor 1
16d 154-2160 Swivel fitting 2
16e 154-2161 36 1/2 inch hose 1
16f 154-2162 34 inch hydraulic hose 1
16g 154-1262 90 degree fitting 1
16h 154-1155 Fitting (OBSOLETE) 1
17a 154-2163 Solenoid valve manifold assembly 1 (includes 17b-17l)
17b 154-2164 12V solenoid valve 2
17c 154-2165 Solenoid valve manifold 1
17d 154-2166 2 circuit socket connector 1
17e 154-2167 Pin terminal 2
17f 154-2168 1/4 inch plug 3
17g 154-2169 1/8 inch plug 2
17h 154-1201 90 degree fitting 3
17i 154-1180 90 degree fitting 1
17j 154-2170 2 circuit socket connector cap 1
17k 154-2133 Cable tie 4
17l 154-2171 Socket terminal 2
18 999-1031 Screw 10-24 x 1 truss head phillips stainless steel 4
19a 154-2172 Heavy duty tensioner 1 (includes 19b-19j)
19b 154-2173 Hub tensioner 1
19c 154-2174 Tensioner arm 1
19d 999-0028 Washer 5/16 split lock plain finish 3
19e 999-0130 Screw 5/16-18 x 3/4 socket head alloy plain finish 3
19f 999-1254 Washer 3/8 SAE flat zinc plated 1
19g 154-0633 Lock washer 1
19h 999-0959 Nut 3/8-16 hex 1
19i 154-2175 Flat idler 1
19j 154-0745 Screw 3/8 x 2 1
20 154-0757 Screw 3/8 x 1 8
21 154-0633 Lock washer 17
22 999-0829 Screw 5/16-18 x 1 1/4 hex head plain finish 8
23 999-0028 Washer 5/16 split lock plain finish 12
24 999-0050 Nut 1/2-13 hex jam plain finish 2
25 154-1130 13 inch foam filled wheel (gray) (OBSOLETE) 1
26 999-1348 Bolt 3/8-16 x 1 1/2 carriage head stainless steel 3
27 999-0032 Washer 3/8 USS flat plain finish 7
28 999-0959 Nut 3/8-16 hex 8
29 999-0200 Bolt 1/2-13 x 1 1/4 hex head 1
30 999-0962 Nut 3/4-16 nylon insert lock zinc plated 1
31 999-0126 Washer 1/2 split lock 1
32 154-2176 Left side lifting arm (OBSOLETE) 1
33 154-2177 Right side lifting arm (OBSOLETE) 1
34 154-2117 Hinge (OBSOLETE) 1
35 154-1030 Drive belt 1
36a 154-2178 Clutch assembly 1 (includes 36b-36f)
36b 154-2179 Clutch tang 1
36c 154-2180 Clutch 1
36d 154-0649 Nut 10-24 spin lock 3
36e 999-1475 Screw 10-24 x 5/8 button head socket zinc plated 3
36f 154-0332 Grooved grommet 1
37 154-2181 Engine pulley 1
38 154-2182 Square keyway 1
39 154-0798 Fuel injection assembly 1
40 154-2183 Clutch spacer 1
41 154-0285 Clevis pin 1
42 154-0745 Screw 3/8 x 2 1
43 154-1133 Wheel hub weldment (OBSOLETE) 1
44a 154-2184 3 inch pulley assembly with idler (OBSOLETE) 1 (includes 44b-44g)
44b 999-0959 Nut 3/8-16 hex 1
44c 999-1149 Bolt 3/8-16 x 2 carriage head stainless steel 1
44d 999-0024 Washer 5/16 flat stainless steel 1
44e 154-0633 Lock washer 1
44f 154-2186 Idler bracket (OBSOLETE) 1
44g 154-2175 Flat idler 1
45 999-1260 Screw 1/4-20 x 1 1/2 hex cap stainless steel 2
46 154-0600 Lock washer 4
47 999-0609 Nut 1/4-20 hex stainless steel 2
48 154-0699 Presto pin 1
49 999-1440 Bolt 5/8-11 x 2 hex head stainless steel 2
50 999-0816 Washer 5/8 medium split lock 2
51 154-2188 Lynch pin 2
52 154-2189 Belt 1
53 154-0649 Nut 10-24 spin lock 4
54a 154-2190 Air tank assembly 1 (includes 54b-54i)
54b 154-2191 Air tank (OBSOLETE) 1
54c 154-2192 Flow control valve (OBSOLETE) 2
54d 154-0704 Nipple fitting 1/8 x 1/8 inch 1
54e 154-1201 90 degree fitting 2
54f 154-2193 Air safety valve 1
54g 154-2194 Pneumatic system manifold 1
54h 154-2195 Air pressure switch 1
54i 154-2196 Air tank filler valve 1
55 154-1135 Bolt 1/2-13 x 1 1/2 inch socket head 2
56 154-2197 Rear wheel bracket 1
57 154-2198 Bracket (OBSOLETE) 1
58 154-1131 Nut 5/16-24 un-locking cone 4
59a 154-2199 Air pressure regulator assembly 1 (includes 59b-59f)
59b 154-2200 Air pressure regulator 1
59c 154-1201 90 degree fitting 2
59d 154-0703 Fitting 1/8 x 1/8 inch 1
59e 154-0704 Nipple fitting 1/8 x 1/8 inch 1
59f 154-2201 Air pressure regulator plate 1
60 154-2148 Washer 3/4 flat narrow (OBSOLETE) 3
61 154-0016 Bottom clutch spacer 2
62 154-2317 Pressure sensor 1
63 154-2134 Cable tie 1
