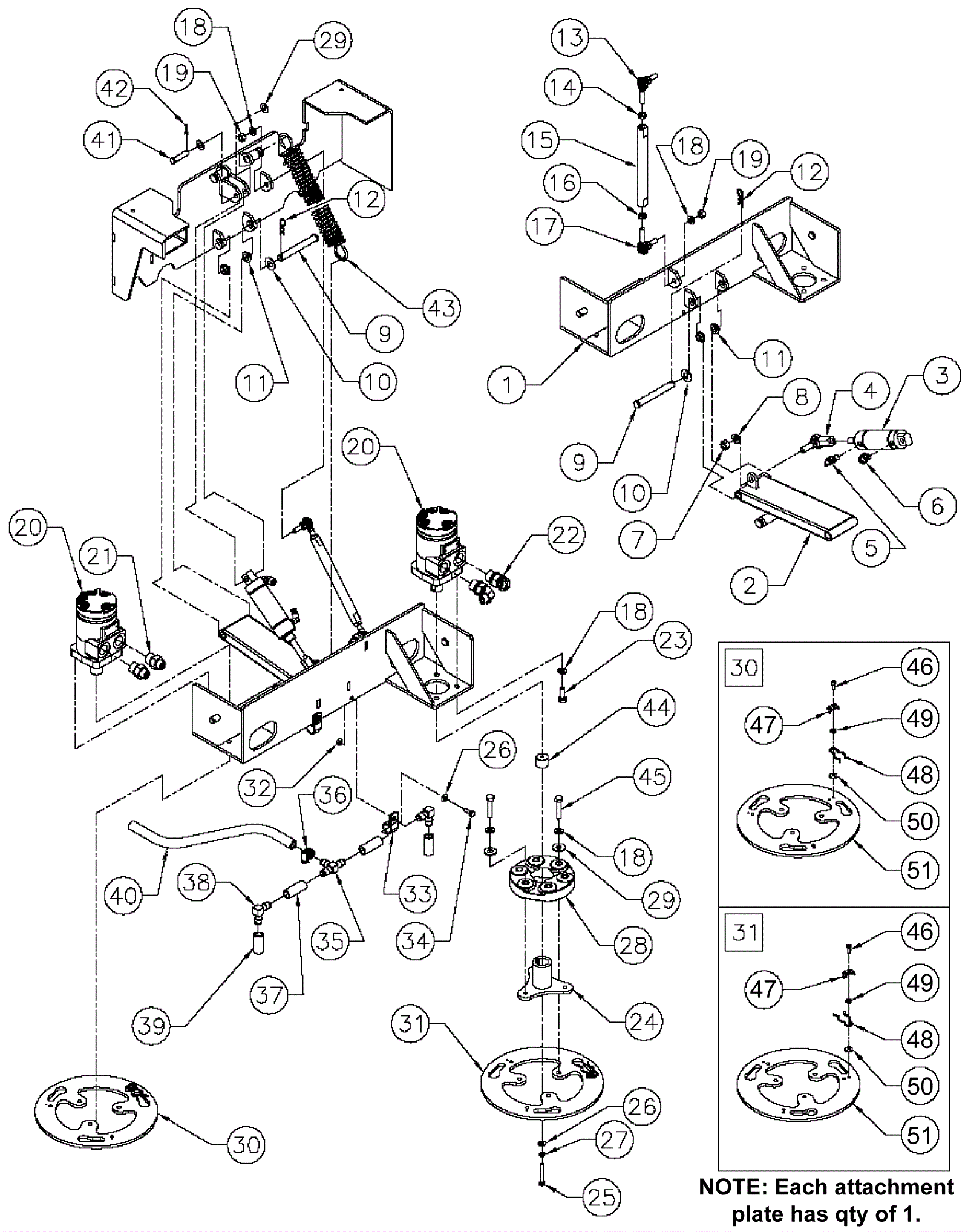

Scrub Deck Assembly

#PartDescription ReqNotesAvailability
1 154-1197 Scrub deck weldment (OBSOLETE) 1
2 154-1198 Lifting arm (OBSOLETE) 1
3 154-1199 Actuator 1
4 154-1200 Right side female end rod with stud 1
5 154-1201 90 degree fitting 1
6 154-1202 90 degree fitting 1
7 999-1435 Nut 7/16-20 hex stainless steel 1
8 999-0044 Washer 7/16 medium split lock 1
9 154-1205 Clevis pin 2
10 154-0972 Washer 1/2 flat narrow 2
11 154-1206 Flanged bushing 4
12 154-1207 Cotter pin 2
13 154-1208 Left side end rod with stud 1
14 154-1204 Nut 3/8-24 jam left hand 1
15 154-1209 Adjusting arm (OBSOLETE) 1
16 154-1210 Nut 3/8-24 jam right hand (OBSOLETE) 1
17 154-1230 Left side end rod 1
18 154-0633 Lock washer 22
19 999-0143 Nut 3/8-24 hex plain finish 2
20 154-1211 Scrub deck motor (OBSOLETE) 2
21 154-1134 Fitting 2
22 154-1213 90 degree fitting 2
23 154-0757 Screw 3/8 x 1 8
24 154-1214 Drive hub (OBSOLETE) 2
25 999-1436 Bolt 1/4-20 x 1 3/4 hex stainless steel 2
26 999-0016 Washer 1/4 flat plain finish 4
27 154-0600 Lock washer 2
28 154-1215 Coupling 2
29 999-0032 Washer 3/8 USS flat plain finish 14
30 154-1216 Left side attachment plate (OBSOLETE) 1 (includes 46-51)
31 154-1220 Right side attachment plate (OBSOLETE) 1 (includes 46-51)
32 999-0152 Nut 1/4-20 nylon insert lock zinc plated 2
33 154-0700 P clamp 2
34 999-0334 Bolt 1/4-20 x 3/4 inch hex head stainless steel 2
35 154-1221 Tee fitting 1
36 154-1222 Hose clamp 1
37 154-1223 Hose 2 (tee to elbow)
38 154-1224 Elbow fitting 2
39 154-1225 Hose (OBSOLETE) 2 (elbow to brush)
40 154-1226 Hose (OBSOLETE) 1 (valve to tee)
41 154-1227 Clevis pin (OBSOLETE) 1
42 170-3541 Cotter pin 1
43 154-1228 Extension spring (OBSOLETE) 2
44 154-1229 Nylon spacer (OBSOLETE) 2
45 154-1203 Screw 3/8 x 1 3/4 12
46 999-1437 Screw 10-24 x 1/2 inch socket head stainless steel 2
47 154-2024 Hitch pin retainer 2
48 154-2025 Hitch pin 2
49 154-1217 Washer .2 nylon 2
50 154-1218 Washer .21 nylon 2
51 154-1219 Scrub deck attachment plate 2
