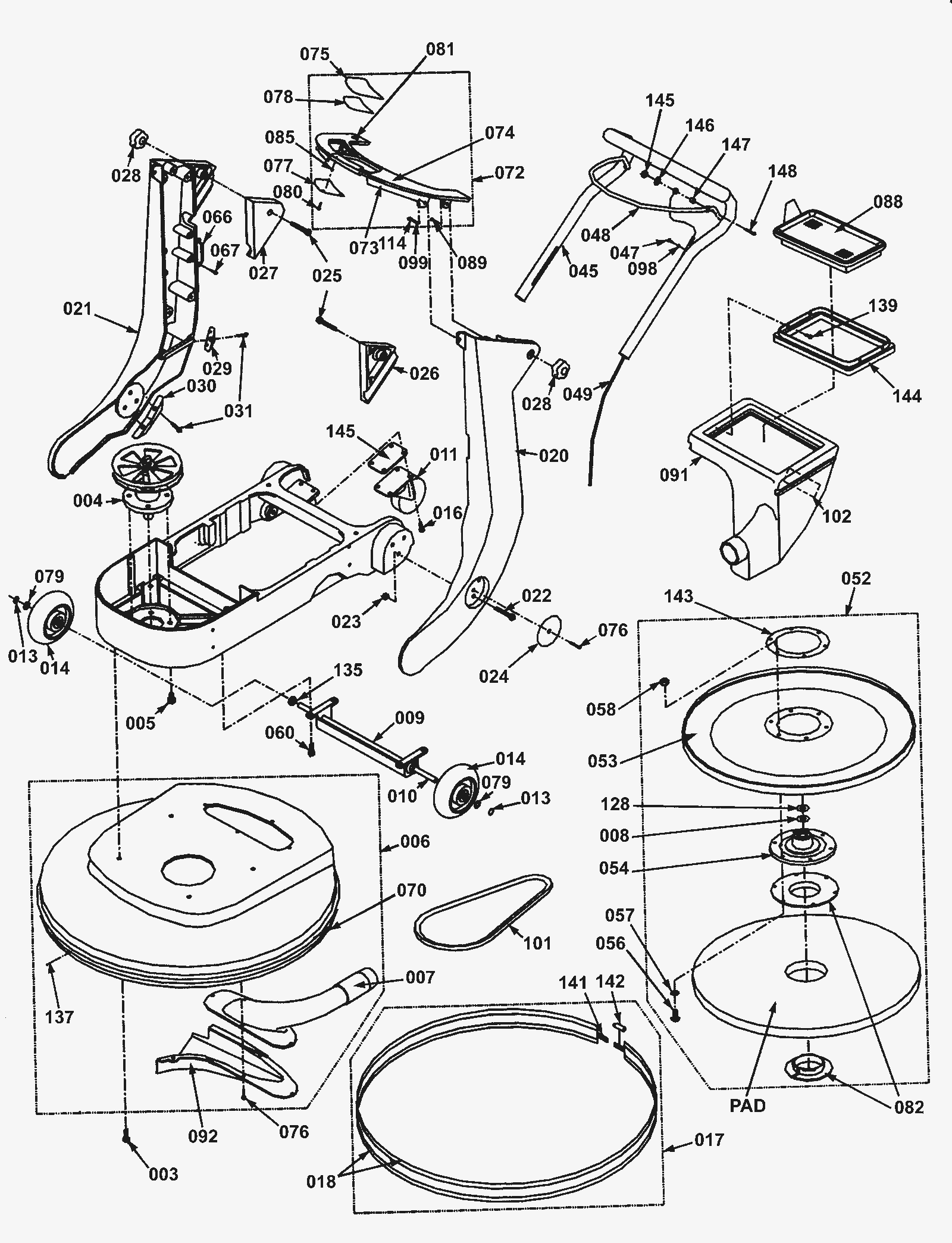

Lower Assembly

#PartDescription ReqNotesAvailability
003a 154-0835 Screw 3/8-16 x 2 flange hex head 4 28 inch
003b 154-0836 Screw 3/8-16 x 1 1/4 flange hex head 4 24 inch
004a 154-9029 Spindle assembly 1 28 inch
004b 154-0571 Spindle assemby (inc top mount) 1 24 inch
005 154-0837 Screw 1/2-13 x 1 hex head flange 4
006a 154-0838 28 inch shroud assembly (OBSOLETE) 1 28 inch
006b 154-0839 24 inch shroud assembly (OBSOLETE) 1 24 inch
007 154-0778 Dust tube (OBSOLETE) 1
008 154-0268 Washer 3/4 x 39/64 stainless steel 1
009 154-0840 Axle carriage (OBSOLETE) 1
010 154-0990 Axle (OBSOLETE) 1
011 154-0630 Swivel caster wheel (OBSOLETE) 1
013 154-0841 Retaining ring 2
014 154-0748 6 inch wheel (gray) 2
016 154-0842 Screw 5/16-18 x 1/2 inch flange hex head 4
017a 154-0843 28 inch skirt assembly 1 28 inch
017b 154-0844 24 inch skirt assembly (OBSOLETE) 1 24 inch
018a 154-0845 28 inch edging (OBSOLETE) 2 28 inch
018b 154-3652 Edging (sold by the foot) (OBSOLETE) 8 ft 24 inch
020 154-0847 Left arm (OBSOLETE) 1
021 154-0848 Right arm (OBSOLETE) 1
022 154-0836 Screw 3/8-16 x 1 1/4 flange hex head 10
023 999-0188 Nut 3/8-16 nylon insert lock zinc plated 2
024 154-0758 Hubcap (OBSOLETE) 2
025 999-0390 Bolt 3/8-16 x 2 1/2 hex hd grade 5 zinc plated 2
026 154-0852 Left handle clamp (OBSOLETE) 1
027 154-0853 Right handle clamp (OBSOLETE) 1
028 154-0326 Knob 2
029 154-0759 Upper foot 2
030 154-0760 Lower foot 2
031 999-0113 Screw 1/4-20 x 1/2 truss head slotted 6
045 154-0854 Handle with grip 1
047 999-0576 Screw 8-18 x 1/2 pan head phillips self-drilling ss 1
048 154-0855 Bail assembly 1
049 154-0541 Throttle control cable 1
052a 154-0306 28 inch pad driver assembly 1 28 inch
052b 154-0534 24 inch pad driver assembly 1 24 inch
053a 154-0126 28 inch pad driver with studs 1 28 inch
053b 154-0557 24 inch pad driver with studs 1 24 inch
054 154-0128 Flexi-disc 1
056 999-0124 Screw 1/4-20 x 1 1/4 button head socket cap plain finish 6
057 999-0016 Washer 1/4 flat plain finish 6
058 999-0152 Nut 1/4-20 nylon insert lock zinc plated 6
060 154-0849 Screw 3/8-16 x 1 flange hex head 4
066 154-0328 Footman loop 2
067 999-0709 Screw 10-24 x 3/4 oval head phillips 4
070a 154-0850 28 inch notched bumper 1 28 inch
070b 154-0851 24 inch notched bumper 1 24 inch
072 154-0856 Dash panel assembly (OBSOLETE) 1
073 154-0857 Dash panel (OBSOLETE) 1
074 154-0858 Left side panel decal (OBSOLETE) 1
075 154-0859 Right side panel decal (OBSOLETE) 1
076 999-0235 Screw 1/4-20 x 3/4 button head socket plain finish 4
077 154-0860 Display board 1
078 154-0861 Dash lens (OBSOLETE) 1
079 154-0304 Fender washer 2
080 999-0916 Screw 8-32 x 1/2 pan head phillips stainless steel 3
081 154-0504 Ignition switch (OBSOLETE) 1
082a 991-2201 Center-Lok II pad holder - right hand thread (black) 1
082b 991-2202 Big mouth pad holder set (blue) 1 (NON-OEM)
082c 991-8577 Pad retainer 1 (NON-OEM)
085 154-0354 Spacer 6
088 154-0823 Dust collection filter assembly 1
089 154-0862 Screw 1/4-20 x 3/4 flange hex head 6
091 154-0863 Dust box assembly (OBSOLETE) 1
092a 154-0788 24 inch scoop (OBSOLETE) 1 24 inch
092b 154-0779 28 inch scoop (OBSOLETE) 1 28 inch
098 999-0006 Washer 3/16 flat zinc plated 1
099 999-0028 Washer 5/16 split lock plain finish 4
101a 991-0038 BX53 belt 1 28 inch
101b 991-0009 BX51 belt 1 24 inch
102 154-0865 Dust container handle (OBSOLETE) 1
114 999-0130 Screw 5/16-18 x 3/4 socket head alloy plain finish 4
128 154-0309 Pad driver spacer (OBSOLETE) 1
135 154-0866 Axle spacer 1
137 997-1002 Pop rivet 3/16 x 7/16 9
139 154-0612 Screw #8 x 3/4 drill kwik 4
141 154-0867 Band clamp fastener 1
142a 154-0409 Skirt clamp band (sold by the foot) 5 ft 21 inch
142b 154-0409 Skirt clamp band (sold by the foot) 7 ft 24 inch
142c 154-0409 Skirt clamp band (sold by the foot) 9 ft 28 inch
143 154-0408 Pad holder stress relief ring 1
144 154-0868 Filter frame insert assembly 1
145 999-0086 Nut 10-32 nylon insert lock zinc plated 1
146 999-0006 Washer 3/16 flat zinc plated 1
147 154-0640 Bushing 1
148 154-0705 Screw 10-24 x 7/8 button head 1
