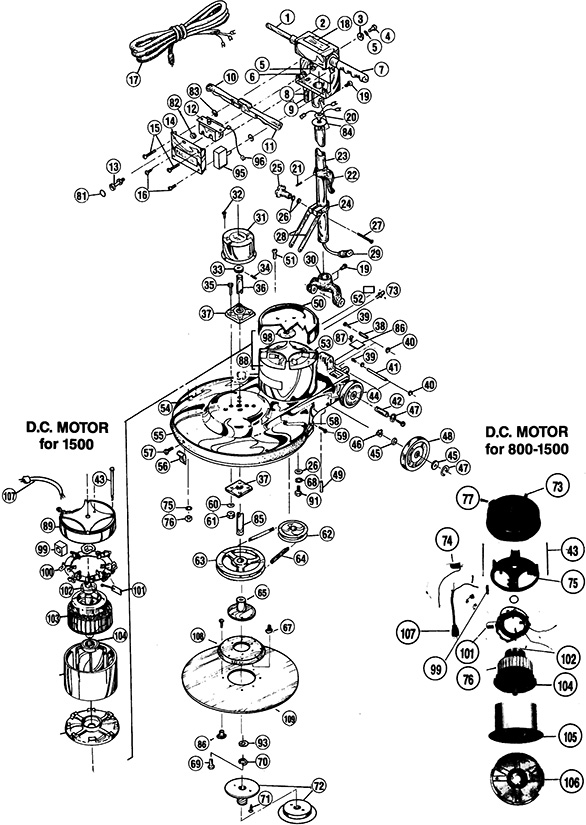

Entire Assembly - 206-0065 |
|
RefNbr |
Part Number |
Description |
Req |
Notes |
1 |
206-5022 |
Handle nipple (OBSOLETE) |
2 |
|
2 |
206-0383 |
Switch box-DC with breaker (OBSOLETE) |
1 |
|
4 |
999-0414 |
Screw 10-32 x 3/4 pan head slotted zinc plated |
1 |
|
5 |
206-5055 |
Washer flat (OBSOLETE) |
2 |
|
6 |
206-5019 |
Nut 10-32 elastic stop |
1 |
|
7 |
206-0384 |
Handle grip (OBSOLETE) |
2 |
|
8 |
206-5029 |
Strain relief brass clamp |
1 |
|
9 |
206-5028 |
Strain relief assembly (OBSOLETE) |
1 |
|
10 |
206-5004 |
Right switch lever (OBSOLETE) |
1 |
|
11 |
206-5018 |
Left switch lever (OBSOLETE) |
1 |
|
12 |
206-5002 |
Switch assembly (OBSOLETE) |
1 |
|
13 |
206-5014 |
Interlock switch assembly (OBSOLETE) |
1 |
|
14 |
206-5057 |
Switch plate cover - Not Available - See NOTE (OBSOLETE) |
1 |
|
15 |
206-0385 |
Screw 10-32 x 1 3/4 oval head (OBSOLETE) |
2 |
|
16 |
999-0074 |
Screw 10-32 x 1/2 round head slotted zinc plated |
2 |
|
17a |
991-5005 |
14/3 replacement power cord 50 foot (yellow) |
1 |
|
17b |
206-0388 |
Cord assembly 75ft (OBSOLETE) |
1 |
|
18 |
206-0389 |
Warning label (OBSOLETE) |
1 |
|
19 |
999-0508 |
Screw 1/4-20 x 1/2 pan head phillips zinc plated |
3 |
|
20 |
206-5021 |
Strain relief bushing |
1 |
|
21 |
206-5038 |
Screw 1/4-20 x 3/8 set |
1 |
|
22 |
206-5032 |
Cord hook (OBSOLETE) |
1 |
|
23 |
206-0390 |
Handle tube (OBSOLETE) |
1 |
|
24 |
206-5035 |
Handle clamp (OBSOLETE) |
1 |
|
26 |
999-0032 |
Washer 3/8 USS flat plain finish |
2 |
|
27 |
999-1607 |
Bolt 5/16-18 x 2 1/2 carriage stainless steel |
1 |
|
29 |
206-0392 |
Handle cord assembly (OBSOLETE) |
1 |
|
30 |
206-5041 |
Handle yoke (OBSOLETE) |
1 |
|
32 |
999-0321 |
Screw 10-32 x 3/8 pan head slotted zinc plated |
3 |
|
33 |
206-0394 |
Upper shaft collar |
1 |
|
34 |
999-0346 |
Screw 5/16-18 x 1/4 set cup point socket alloy plain finish |
1 |
|
35 |
999-0542 |
Bolt 3/8-16 x 1 3/4 hex head grade 5 zinc plated |
4 |
|
36 |
206-0395 |
Drive shaft |
1 |
|
37 |
206-0396 |
Bearing block |
2 |
|
38 |
206-0397 |
Yoke brace (OBSOLETE) |
1 |
|
39 |
999-0508 |
Screw 1/4-20 x 1/2 pan head phillips zinc plated |
2 |
|
40 |
206-5054 |
Yoke rod snap ring |
2 |
|
41 |
206-5044 |
Handle pivot shaft |
1 |
|
43 |
206-0248 |
Bolt motor thru |
4 |
|
44 |
206-5065 |
Wheel 4 inch (OBSOLETE) |
2 |
|
45 |
206-5049 |
Fiber washer |
12 |
|
46 |
206-5048 |
Wave washer |
8 |
|
47 |
206-5064 |
Snap ring (OBSOLETE) |
4 |
|
48 |
206-5001 |
5 inch wheel |
2 |
|
49 |
999-1478 |
Screw 10-32 x 3/8 socket set stainless steel |
1 |
|
50a |
206-0399 |
Motor cover 1500 (OBSOLETE) |
1 |
(1500) |
50b |
206-0400 |
Motor cover 800-1500 (OBSOLETE) |
1 |
(800-1500) |
51 |
206-0233 |
Screw 8-32x1/2 |
3 |
|
52 |
206-0401 |
Brush indicator label |
1 |
|
53a |
206-5008 |
DC motor 115v |
1 |
(1500) |
53b |
206-0402 |
Motor 115v 800-1500 (OBSOLETE) |
1 |
(800-1500) |
54 |
206-0403 |
Casting base (OBSOLETE) |
1 |
|
55 |
206-5005 |
Base bumper |
1 |
|
56 |
206-5006 |
Bumper clips |
3 |
|
57 |
206-5059 |
Screw 10-32 x 1/4 flat head phillips |
3 |
|
59 |
999-0321 |
Screw 10-32 x 3/8 pan head slotted zinc plated |
2 |
|
60 |
999-0032 |
Washer 3/8 USS flat plain finish |
4 |
|
61 |
999-0170 |
Nut 3/8-16 hex plain finish |
4 |
|
62 |
206-0404 |
Pulley motor |
1 |
|
63a |
206-0406 |
Pulley pad driver |
1 |
(1500) |
63b |
N/A |
Not available |
1 |
(800-1500) (pad driver pulley) |
64a |
206-0407 |
Belt 1500 |
1 |
(1500) |
64b |
206-0408 |
Belt 800-1500 |
1 |
(800-1500) |
65 |
206-0409 |
Flange flex driver |
1 |
|
67 |
999-0348 |
Screw 1/4-20 x 1 flat head phillips zinc plated |
6 |
|
68 |
206-0410 |
Washer 3/8 lock |
4 |
|
69 |
206-0411 |
Bolt 5/16-18x3/4 allen |
1 |
|
70 |
206-0412 |
Washer 5/16 lock (OBSOLETE) |
1 |
|
71 |
206-0413 |
Screw 8 x 5/8 wood |
3 |
|
72 |
206-0812 |
Pad holder assembly |
1 |
|
73 |
206-0432 |
Light indicator brush wear |
1 |
|
74 |
206-0415 |
Speed control assembly |
1 |
|
75 |
206-0249 |
End bell motor top |
1 |
|
76 |
206-0416 |
Armature 115v |
1 |
|
77 |
206-0246 |
High/Low switch |
1 |
|
81 |
206-0417 |
Sw. int. label |
1 |
|
82 |
999-0143 |
Nut 3/8-24 hex plain finish |
1 |
|
83 |
206-5016 |
Rubber washer (OBSOLETE) |
2 |
|
84 |
206-5020 |
Handle tube washer |
1 |
|
86 |
206-0419 |
T-nut and screws kit (8ea per pkg) (OBSOLETE) |
1 |
|
87 |
206-0420 |
Screw 2x1/4 drive (OBSOLETE) |
2 |
|
88 |
206-0421 |
Mylar motor label (OBSOLETE) |
1 |
|
89 |
206-0422 |
End bell motor top (OBSOLETE) |
1 |
|
91 |
206-0423 |
Screw 3/8-16x1 hex head |
4 |
|
93 |
999-0024 |
Washer 5/16 flat stainless steel |
1 |
|
95 |
206-5003 |
18amp circuit breaker |
1 |
|
96 |
206-0424 |
Lead assembly circuit breaker (OBSOLETE) |
1 |
|
98 |
206-5043 |
Felt washer |
1 |
|
99 |
206-0247 |
Rectifier 115v 50/60C |
1 |
|
100 |
206-0425 |
Brush ring assembly complete |
1 |
|
101 |
206-0242 |
Carbon brush (sold individually) (OBSOLETE) |
4 |
|
102 |
206-0241 |
Bearing (OBSOLETE) |
1 |
|
103 |
206-0426 |
Armature 115v |
1 |
|
104 |
206-0427 |
Lower motor bearing |
1 |
|
105 |
206-0240 |
Field and shell assembly (OBSOLETE) |
1 |
|
106 |
206-0428 |
End bell motor lower |
1 |
|
107 |
206-0244 |
Cord assembly motor |
1 |
|
108 |
206-0431 |
Flex pad assembly 19 diameter |
1 |
|
109 |
206-0431 |
Flex pad assembly 19 diameter |
1 |
|
N/S |
206-5008 |
DC motor 115v |
1 |
(1500) (includes 43, 89, 99-100, 102-104, 107) |
N/S |
206-0402 |
Motor 115v 800-1500 (OBSOLETE) |
1 |
(800-1500) (includes 43, 73-77, 99, 101-102, 104-107) |
|
|
- Frequently Replaced Parts - 206-0110 |
|
RefNbr |
Part Number |
Description |
Req |
Notes |
|
991-5005 |
14/3 replacement power cord 50 foot (yellow) |
1 |
|
|
206-0388 |
Cord assembly 75ft (OBSOLETE) |
1 |
|
|
206-5028 |
Strain relief assembly (OBSOLETE) |
1 |
|
|
206-0247 |
Rectifier 115v 50/60C |
1 |
|
|
206-5065 |
Wheel 4 inch (OBSOLETE) |
2 |
|
|
206-0431 |
Flex pad assembly 19 diameter |
1 |
|
|
206-0812 |
Pad holder assembly |
1 |
|
|
|

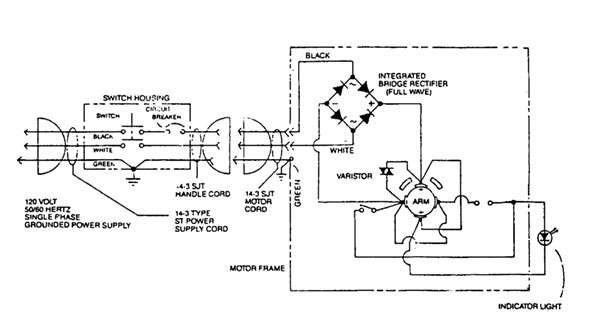

Wiring Diagram - |
|
RefNbr |
Part Number |
Description |
Req |
Notes |
|
|
- Commonly Asked For Parts - 206-9966 |
|
RefNbr |
Part Number |
Description |
Req |
Notes |
|
206-5002 |
Switch assembly (OBSOLETE) |
|
|
|
|
- Pads - 19 inch - 255-1900 |
|
RefNbr |
Part Number |
Description |
Req |
Notes |
01 |
255-1940 |
19 inch aqua plus burnishing pad (pkg of 5) |
|
|
02 |
255-1935 |
19 inch Armadillo concrete scrubbing pad (pkg of 5) |
|
|
03 |
255-1964 |
19 inch Blue ace pad (pkg of 5) |
|
|
04 |
255-1942 |
19 inch Blue Jay burnishing pad (pkg of 5) |
|
|
05 |
255-1912 |
19 inch Cure white pad (pkg of 5) |
|
|
06 |
255-1977 |
19 inch Diamondback extreme stripping pad (pkg of 5) |
|
|
07 |
255-1938 |
19 inch EHD Extra Heavy Duty Concrete Leveling Pad (pkg of 2 |
|
|
08 |
255-1921 |
19 inch gorilla lite burnishing pad (pkg of 5) |
|
|
09 |
255-1950 |
19 inch gorilla spray buff/polish/burnish pad (pkg of 5) |
|
|
10 |
255-1965 |
19 inch Heat concrete bonding pad (pkg of 5) |
|
|
11 |
255-1930 |
19 inch jaguar burnishing pad (pkg of 5) |
|
|
12 |
255-1967 |
19 inch Laminated 2001 Gorilla polish pad (pkg of 5) |
|
|
13 |
255-1990 |
19 inch premium black stripping pad (pkg of 5) |
|
|
14 |
255-1970 |
19 inch premium blue cleaning pad (pkg of 5) |
|
|
15 |
255-1992 |
19 inch premium brown stripping pad (pkg of 5) |
|
|
16 |
255-1980 |
19 inch premium green scrubbing pad (pkg of 5) |
|
|
17 |
255-1960 |
19 inch premium red scrubbing pad (pkg of 5) |
|
|
18 |
255-1952 |
19 inch premium tan polishing pad (pkg of 5) |
|
|
19 |
255-1920 |
19 inch premium white polishing pad (pkg of 5) |
|
|
20 |
255-1911 |
19 inch superspeed rubberized pad (pkg of 5) |
|
|
21 |
255-1995 |
19 inch razorback stripping pad (pkg of 5) |
|
|
22 |
255-1947 |
19 inch Redwood maroon floor prep pad (pkg of 10) |
|
|
23 |
255-1955 |
19 inch Ruff non-abrasive brush pad (pkg of 2) |
|
|
24 |
255-1923 |
19 inch sand screen driver pad (pkg of 2) |
|
|
25 |
255-0151 |
19 inch Professional sand screen 100 grit (pkg of 10) |
|
|
26 |
255-0152 |
19 inch Professional sand screen 120 grit (pkg of 10) |
|
|
27 |
255-0153 |
19 inch Professional sand screen 150 grit (pkg of 10) |
|
|
28 |
255-0154 |
19 inch Professional sand screen 180 grit (pkg of 10) |
|
|
29 |
255-0155 |
19 inch Professional sand screen 220 grit (pkg of 10) |
|
|
30 |
255-0156 |
19 inch Professional sand screen 400 grit (pkg of 10) |
|
|
31 |
255-0150 |
19 inch Professional sand screen 60 grit (pkg of 10) |
|
|
32 |
255-0062 |
19 inch Professional sand screen 80 grit (pkg of 10) |
|
|
33 |
255-0241 |
19 inch Superscreen sand screen 100 grit (pkg of 10) |
|
|
34 |
255-0242 |
19 inch Superscreen sand screen 120 grit (pkg of 10) |
|
|
35 |
255-0243 |
19 inch Superscreen sand screen 150 grit (pkg of 10) |
|
|
36 |
255-0244 |
19 inch Superscreen sand screen 180 grit (pkg of 10) |
|
|
37 |
255-0245 |
19 inch Superscreen sand screen 220 grit (pkg of 10) |
|
|
38 |
255-0246 |
19 inch Superscreen sand screen 400 grit (pkg of 10) |
|
|
39 |
255-0239 |
19 inch Superscreen sand screen 60 grit (pkg of 10) |
|
|
40 |
255-0240 |
19 inch Superscreen sand screen 80 grit (pkg of 10) |
|
|
41 |
255-1924 |
19 inch Tiger carpet bonnet (pkg of 2) |
|
|
42 |
255-9584 |
19 inch Diamond by Gorilla 11000 Grit (pkg of 2) |
|
|
43 |
255-9581 |
19 inch Diamond by Gorilla 1500 Grit (pkg of 2) |
|
|
44 |
255-9578 |
19 inch Diamond by Gorilla 200 Grit (pkg of 2) |
|
|
45 |
255-9582 |
19 inch Diamond by Gorilla 3000 Grit (pkg of 2) |
|
|
46 |
255-9579 |
19 inch Diamond by Gorilla 400 Grit (pkg of 2) |
|
|
47 |
255-9580 |
19 inch Diamond by Gorilla 800 Grit (pkg of 2) |
|
|
48 |
255-9583 |
19 inch Diamond by Gorilla 8000 Grit (pkg of 2) |
|
|
49 |
255-9644 |
19 inch Diamond starter pack (1 of each grit) |
|
|
50 |
255-1982 |
19 inch Turbostrip segmented rotary pad (pkg of 4) |
|
|
51 |
255-1915 |
19 inch Duala clean and shine pad - low speed (pkg of 5) |
|
|
52 |
255-1916 |
19 inch 2001 Duala clean and shine pad - high speed (pkg 5) |
|
|
|
|
- Pad Holders - 275-9029 |
|
RefNbr |
Part Number |
Description |
Req |
Notes |
1 |
991-2214 |
Center-Lok II pad holder - left hand thread (red) |
|
|
2a |
991-2201 |
Center-Lok II pad holder - right hand thread (black) |
|
(Pad driver side female, Floor side male) |
2b |
991-8577 |
Pad retainer |
|
(Pad driver side male, Floor side female) |
3a |
991-2202 |
Big mouth pad holder set (blue) |
|
(includes 3 screws) |
3b |
991-2205 |
Deep lock ring and pad grip ring |
|
|
4 |
991-2203 |
Big mouth pad holder male thread portion |
|
|
5 |
991-2206 |
Center-Lok 3 pad holder |
|
(includes 3 screws) |
6 |
996-0372 |
Big mouth pad holder (left hand thread) |
|
|
8 |
991-2209 |
Split retainer - pad holder ring (OBSOLETE) |
|
|
9 |
N/A |
Not available |
|
(replaced by #3 991-2202) |
10 |
991-2211 |
Center lock pad holding cup (male) (yellow) (OBSOLETE) |
|
|
|
|
