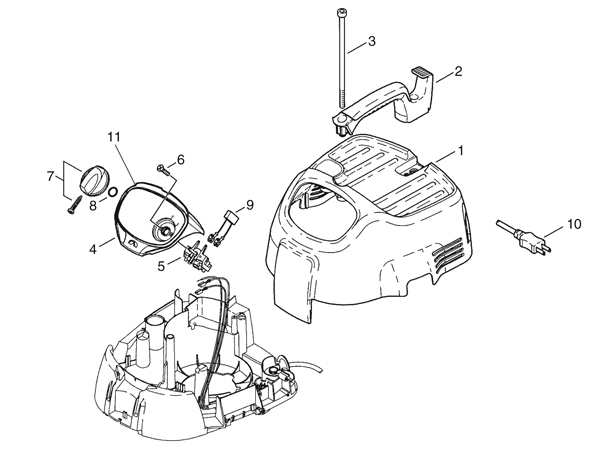

Top Assembly - 270-1229 |
|
RefNbr |
Part Number |
Description |
Req |
Notes |
1 |
N/A |
Not available |
1 |
(Hood) |
5 |
472-0268 |
ROTARY SWITCH 2 POS 16A KIT |
1 |
|
7 |
572-3018 |
KNOB CONTROL SWITCH 302000612 |
1 |
|
8 |
170-5848 |
O ring 10 x 2.5 mm |
1 |
|
11 |
N/A |
Not available |
1 |
(Decal) |
|
|

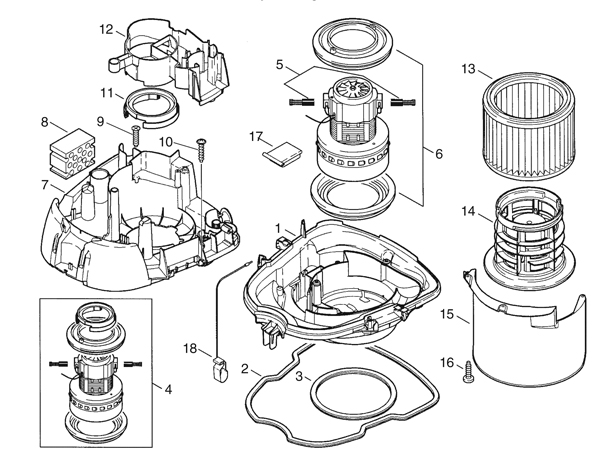

Internal Assembly - 270-1230 |
|
RefNbr |
Part Number |
Description |
Req |
Notes |
4 |
170-6234 |
120V vacuum motor two stage |
1 |
|
5 |
170-3349 |
Carbon brush (set of 2) |
1 |
|
7 |
472-0264 |
CLAMPING PLATE - KIT |
1 |
|
9 |
170-3692 |
Screw 50mm x 20mm |
3 |
|
10 |
170-3694 |
Screw 35mm x18mm |
4 |
|
12 |
472-0263 |
AIR DUCT - KIT |
1 |
|
13 |
170-2053 |
Permanent filter |
1 |
|
14 |
270-1325 |
Filter support cage |
1 |
|
15 |
N/A |
Not available |
1 |
(Deflector) |
16 |
170-3698 |
Screw 50 x 18 |
3 |
|
17 |
N/A |
Not available |
1 |
(Cover) |
18 |
372-1586 |
Earthing cable |
1 |
|
|
|

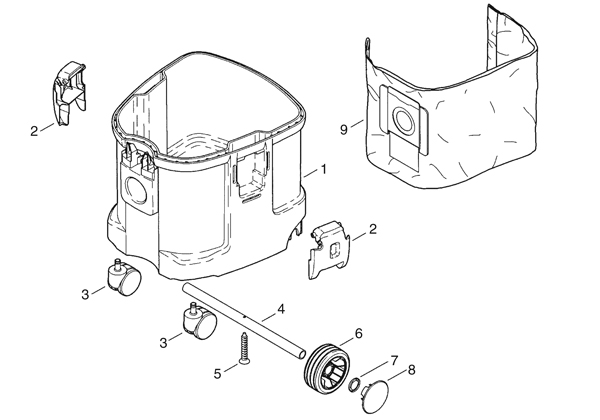

Base Assembly - 270-1231 |
|
RefNbr |
Part Number |
Description |
Req |
Notes |
1 |
N/A |
Not available |
1 |
(Container) |
2 |
N/A |
Not available |
2 |
(Locking clamp) |
3 |
170-6232 |
Swivel caster |
2 |
|
8 |
272-1992 |
Cap (OBSOLETE) |
2 |
|
9 |
N/A |
Not available |
1 |
(Bag) |
N/S |
170-2053 |
Permanent filter |
1 |
|
N/S |
372-1589 |
Wet filter strainer |
1 |
|
N/S |
N/A |
Not available |
1 |
(Foam stop) |
|
|
